Instrucciones De Seguridad

Instrucciones de seguridad

Las baterías de iones de litio son peligrosas. Cualquier incumplimiento de estas instrucciones de seguridad puede dañar la batería o el cargador, lo que podría provocar un incendio, quemaduras químicas o fugas de electrolito, con lesiones graves y/o mortales. Si la batería explota, llame inmediatamente a los bomberos, retire con precaución cualquier otra batería si es posible, evacúe a todas las personas de la zona inmediata al incendio y utilice agua fría para apagar el fuego.

1. Utilice únicamente los cargadores y cables suministrados por SRAM. El uso de otros cargadores y cables puede hacer que la batería se sobrecaliente, se incendie y/o explote.

2. Sustituya las baterías recargables exclusivamente por baterías recargables SRAM originales.

3. Sustituya las baterías únicamente por las del tipo indicadas en el manual de usuario.

4. Las baterías usadas son peligrosas y se deben reciclar de acuerdo con la normativa local, federal y/o de la UE aplicable. No tire nunca una batería al fuego.

5. No utilice la batería a temperaturas no comprendidas dentro del margen de temperaturas de funcionamiento que se detalla en el manual de usuario; procure no exponerlas a temperaturas excesivamente frías o cálidas. No deje la batería expuesta a la luz solar directa ni en el interior de un vehículo.

6. No ponga la batería o el cargador al fuego ni cerca de él, ni en lugares donde se acumule electricidad estática.

7. No modifique ni desmonte la batería ni el cargador. Procure que ni la batería ni el cargador se caigan al suelo. No utilice ninguna batería o cargador que se hayan caído al suelo o presenten algún tipo de daño. Por ejemplo, decoloración, muescas, grietas, perforaciones o fugas.

8. No cargue la batería en un lugar húmedo o mojado. Evite la exposición a la humedad y/o al agua durante la carga. En el caso de las piezas con enchufe, no introduzca ni retire el enchufe mientras esté húmedo; de lo contrario, podría provocar una descarga eléctrica. Asegúrese de que el enchufe esté seco antes de introducirlo.

9. No deje la batería en el cargador ni en el equipo al que alimenta si nota que desprende algún olor y/o se calienta, cambia de color y/o de forma, tiene fugas de electrolito, o presenta cualquier otro tipo de anomalía. Si advierte alguna anomalía, retire inmediatamente la batería del cargador o del equipo al que alimenta.

10. No deje la batería desatendida mientras se carga. No deje la batería conectada al cargador una vez que esté cargada. Guarde la batería a temperatura ambiente con su tapa puesta, si la tiene.

11. Evite el contacto de cualquier objeto metálico (por ejemplo, clips de papel, monedas o llaves) con los terminales de la batería. El metal puede dañar los terminales de la batería y provocar cortocircuitos.

12. Este producto puede contener una pila de tipo botón, la cual no es recargable.

13. Si el compartimento de las pilas no cierra bien, deje de utilizar el producto y manténgalo alejado de los niños.

Advertencia

Mantenga las baterías nuevas y usadas fuera del alcance de los niños en todo momento. Las baterías pueden suponer un peligro de asfixia y, si se ingieren, pueden causar quemaduras químicas internas en solo dos horas y provocar la muerte. Deseche las baterías usadas inmediatamente. Si cree que las baterías se han ingerido o colocado dentro de cualquier parte del cuerpo, busque atención médica inmediata.

Advertencia

RIESGO DE IRRITACIÓN DE LA PIEL

En condiciones extremas de uso o de temperatura, la batería puede llegar a sufrir fugas de electrolito. Evite que el electrolito llegue a entrar en contacto con los ojos o la piel. Si llegase a ocurrir, lave inmediatamente el área afectada con agua limpia y busque ayuda médica.

Seguridad general

Safety Requirements symbol
Instrucciones de seguridad

Antes de instalar este producto, es fundamental que lea y entienda el documento de Instrucciones de seguridad que viene incluido con el producto. Unos componentes mal instalados pueden resultar extremadamente peligrosos y ocasionar lesiones graves o incluso mortales. Si tiene alguna duda sobre la instalación de estos componentes, consulte con un mecánico de bicicletas cualificado. Este documento también está disponible en la dirección www.sram.com.

Aviso

Las manos y los guantes deben estar limpios antes de manipular la batería SRAM. El contacto con protectores solares o limpiadores de hidrocarburos puede hacer que la batería se agriete.

Garantía y marca comercial

Consulte sram.com/service siempre que en este documento se haga referencia a otro manual.

Puede leer la política completa de garantía de los componentes en sram.com/en/service/warranty.

Para obtener información sobre las marcas comerciales empleadas en este manual, visite sram.com/website-terms-of-use.


Carga de la batería Eagle Powertrain

Aviso

Cargue la batería en un lugar seco a una temperatura entre 0 y 40 °C. No deje la e-bike desatendida mientras se está cargando.

Montaje del cargador

1. Introduzca el cable del cargador de CA adecuado para su tipo de enchufe de toma eléctrica en la fuente de alimentación del cargador. Una vez colocado, el cable puede permanecer instalado en la fuente de alimentación del cargador.

Enchufe el cable del cargador a una toma de pared compatible.

Advertencia

RIESGO DE INCENDIO

Utilice únicamente el cable del cargador y la fuente de alimentación proporcionados por SRAM para cargar la batería. El uso de otros cables de cargador y fuentes de alimentación puede hacer que la batería se sobrecaliente, se incendie o explote.

Carga de la batería mediante el puerto del cuadro

Aviso

Limpie la tapa del enchufe con un paño para retirar la suciedad y los residuos antes de abrirla a fin de evitar que se contaminen las patillas del contacto.

1. Levante la tapa del enchufe del puerto de carga del cuadro de la bicicleta.

2. Introduzca el conector chaveteado del cargador en el puerto de modo que los salientes queden alineados.

3. Cargue la batería. La pantalla se enciende para mostrar el estado de carga, pero la unidad motriz no funciona con el cargador conectado.

Carga de la batería fuera de la bicicleta

Aviso

Use las dos manos para retirar la batería. Tengo cuidado de no dañar el soporte de montaje inferior al retirar la batería. No deje caer la batería.

Algunas baterías pueden tener una tapa integrada en el cuadro. Consulte al fabricante del cuadro para conocer las instrucciones de extracción.'

Para e-bikes con una batería de tamaño compacto (630 Wh):

1. Utilice una llave Allen de 5 mm para aflojar el perno de montaje hasta sacarlo del cuadro. Tire de la lengüeta del soporte de montaje para liberar la sujeción accionada por muelle. Incline la batería hasta que pueda extraerla de la sujeción inferior en el cuadro.

5 mm

Para e-bikes con una batería de tamaño completo (720 Wh):

1. Ajuste el cuadro de la bicicleta en el soporte de trabajo de modo que el tubo inferior quede horizontal respecto al suelo. Retire el tornillo de montaje del soporte del cuadro del lado del enchufe, si procede, y deslice la batería fuera del cuadro.  En el caso de fabricantes de cuadros que usen sus propias piezas, consulte las instrucciones del fabricante para conocer el tamaño de las herramientas.'

4 mm

2. Introduzca el conector chaveteado del cargador en el puerto de modo que los salientes queden alineados.

3. Cargue la batería.

Indicador LED de estado del cargador

Un LED rojo fijo indica que la batería se está cargando.

Un LED rojo intermitente indica que el cargador está recibiendo un mensaje de error. Consulte la sección Matriz de resolución de problemas de Powertrain.

El LED verde fijo del cargador indica que la batería está completamente cargada.

Carga del Range Extender y la batería Powertrain con el Split Cable

Aviso

El Split Cable solo funcionará si está enchufado a la batería Powertrain y al Range Extender. El Split Cable no se puede usar para cargar una batería sencilla. Para que Split Cable cargue, debe seguir los pasos que se indican a continuación en el orden correcto. Si no se sigue este orden, la e-bike podría no cargarse.

Align the prongs with the port.
Align the charger and port
Split cable connected to the Range Extender and Frame Port.
Split cable being plugged into the charger port.

Consulte Desconexión del Range Extender del sistema si el cable está conectado.

1. Enchufe el cargador SRAM Powertrain a una toma de pared compatible sin usar el Split Cable.

2. Introduzca uno de los conectores del Split Cable en el puerto de carga de la batería Powertrain o el cuadro, y el otro en el puerto del Powertrain Range Extender de modo que los salientes queden alineados.

Consulte la sección Carga de la batería fuera de la bicicleta para obtener instrucciones sobre cómo extraer y cargar la batería Powertrain fuera de la bicicleta.

3. Introduzca el Split Cable en el conector del cargador SRAM Powertrain.

Si el LED del cargador Powertrain no se ilumina en rojo para indicar que se está cargando, desconecte el cargador del Split Cable. Vuelve a conectar el enchufe del Split Cable al enchufe del cargador.

Un LED rojo fijo indica que la batería se está cargando.

Un LED rojo intermitente indica que el cargador está recibiendo un mensaje de error. Consulte la sección Matriz de resolución de problemas de Powertrain.

El LED verde fijo del cargador indica que las baterías están completamente cargadas.

Carga del Range Extender

Align the prongs with the port.
Charger installed into the Range Extender

Consulte la sección Montaje del cargador si aún no lo ha montado.

Consulte Desconexión del Range Extender del sistema si el cable está conectado.

1-2. Introduzca el conector chaveteado del cargador en el puerto del Range Extender de modo que los salientes queden alineados.

3. Cargue el Range Extender.

Un LED rojo fijo indica que la batería se está cargando.

Un LED rojo intermitente indica que el cargador está recibiendo un mensaje de error. Consulte la sección Matriz de resolución de problemas de Powertrain.

El LED verde fijo del cargador indica que la batería está completamente cargada.

Estado de carga de la batería

Presione y suelte el botón de encendido de la pantalla para mostrar el estado de carga cuando la batería se esté cargando. Al llegar al 100 % de carga, la batería se apagará. Desenchufe el cargador del puerto de carga y presione el botón de encendido de la pantalla para encender la e-bike.

Aviso

La e-bike no se enciende con el cargador conectado y la batería completamente cargada. Desenchufe el cargador del puerto de carga y presione el botón de encendido de la pantalla para encender la e-bike.

El estado de carga aparece sobre la batería. La visibilidad del indicador de estado puede variar en función de la integración de la batería en el cuadro de la e-bike.

Estado de la batería con el Range Extender

Bridge display showing a 142% value.
Estado de carga máximo de la batería Powertrain de 630 Wh + Range Extender = 142 %
Display showing a 135% value.
Estado de carga máximo de la batería Powertrain de 720 Wh + Range Extender = 135 %

El estado de carga actual de la batería Eagle Powertrain más un Range Extender de Eagle Powertrain mostrará el estado de carga (SOC) total del sistema como un porcentaje por encima del 100 %.

El SOC total del sistema variará en función del tamaño de la batería Eagle Powertrain, 630 Wh o 720 Wh. Consulte la sección Estado de carga de la batería para conocer los niveles de carga de la batería Powertrain.

Desenchufado del cargador

Desenchufe el cable de carga del puerto de carga de la batería o del cuadro cuando esté completamente cargada. Instale la tapa del enchufe, si procede.

Aviso

La e-bike no se enciende con el cargador conectado y la batería completamente cargada. Desenchufe el cargador del puerto de carga y presione el botón de encendido de la pantalla para encender la e-bike.


Instalación de la batería Eagle Powertrain

Montaje de la batería compacta (630 Wh)

5 mm
8 N·m

1. Introduzca la batería en el cuadro con el puerto de carga de la batería en el soporte del enchufe del cuadro de forma que los salientes queden alineados (1a). Empuje hacia arriba la batería hasta que quede sujeta (1b).

2. Coloque y apriete el perno en el orificio de montaje de la batería del cuadro mientras empuja la batería en el soporte de montaje del lado del enchufe. Asegúrese de que la batería esté conectada al enchufe. Empuje firmemente el sistema de montaje del lado del enchufe mientras aprieta el perno.

3. Instale la tapa de la batería del cuadro siguiendo las instrucciones del fabricante, si procede.'

Advertencia

Asegúrese de que la batería esté bien sujeta antes de montar. Si la batería montada en el cuadro comienza a sonar o presenta holgura, detenga la bicicleta inmediatamente. Afloje el perno de montaje, empuje la batería hacia abajo en el punto de anclaje inferior y vuelva a apretar el perno. Compruebe periódicamente que los pernos estén apretados con los valores de par correctos; no monte nunca con pernos que no estén suficientemente apretados.

Montaje de la batería de tamaño completo (720 Wh)

Aviso

El usuario final no puede extraer ciertas baterías de tamaño completo. Consulte las instrucciones del fabricante del cuadro para saber cómo retirar e instalar la batería correctamente.'

Para e-bikes con montaje deslizante:

1. Ajuste el cuadro de la bicicleta en el soporte de trabajo de modo que el tubo inferior quede horizontal respecto al suelo.

2. Instale la batería de tamaño completo en el cuadro siguiendo las instrucciones del fabricante del cuadro.'

3. Introduzca el enchufe del mazo de cables chaveteado en el puerto de modo que los salientes queden alineados.

5 mm
8 N·m

4. Coloque y apriete el tornillo de montaje del soporte del cuadro del lado del enchufe, si procede. En el caso de fabricantes de cuadros que usen sus propias piezas, consulte las instrucciones del fabricante para conocer el tamaño de las herramientas y los valores de par.'

Advertencia

Si el tornillo de montaje del lado del enchufe no se coloca y aprieta, la batería se puede deslizar fuera del cuadro. Esto puede ocasionar lesiones al ciclista y daños a la batería. Compruebe periódicamente que los pernos estén apretados a los valores de par correctos; no monte nunca con pernos sueltos.


Base del cargador para una batería el SRAM AXS

1. Conecte el extremo más pequeño del cable USB al puerto Micro USB de la base cargadora de SRAM.

Advertencia

RIESGO DE INCENDIO

Utilice únicamente el cable del cargador y la fuente de alimentación proporcionados por SRAM para cargar la batería. El uso de otros cables de cargador y fuentes de alimentación puede hacer que la batería se sobrecaliente, se incendie o explote.

2. Conecte el cable USB a un puerto de carga USB.

Aviso

Para obtener el mejor rendimiento de carga, utilice un puerto de carga USB 3.0 o superior. La conexión a un puerto de carga inferior a USB 3.0 podría dar lugar a tiempos de carga más largos. No se incluye un adaptador de CA USB con la batería y el cargador. Si utiliza un adaptador de CA USB, asegúrese de que sea capaz de suministrar como mínimo 1 A a 5 V.

3. Quítele la tapa a la batería y cárguela.

Aviso

No deseche las tapas de las baterías. Cuando la batería no esté colocada en el cargador o instalada en un componente, colóquele la tapa para proteger sus terminales.

4. Inserte la batería en la base cargadora. Asegúrese de que la lengüeta de la batería se asienta primero. El LED del cargador puede tardar hasta 5 segundos en iluminarse después de instalar la batería.

La batería necesita aproximadamente una hora para cargarse completamente si se usa el adaptador de CA USB recomendado. Los tiempos de carga pueden variar en función de la fuente de alimentación USB.

5-6. Pulse el botón de la base cargadora para liberar la batería.

Aviso

Asegúrese de colocarle la tapa a la batería cuando no se esté utilizando. Si deja los terminales de la batería sin tapar, esta podría dañarse.

8. Ajuste el dial de la tapa de la batería para mostrar la carga de la batería.

Consulte con las autoridades de transporte las restricciones para baterías al viajar con dispositivos electrónicos.

LED indicadores de estado

Un LED azul fijo indica que el cargador está recibiendo la alimentación adecuada.

Un LED azul parpadeante indica que el cargador no está recibiendo la alimentación óptima. La batería seguirá cargándose, pero a un ritmo más lento.

El LED ámbar indica que la batería se está cargando.

El LED verde indica que la batería ya está cargada.

Resolución de problemas

Un LED rojo indica que se ha producido un error. Retire la batería y vuelva a instalarla, y desconecte y vuelva a conectar el enchufe del cargador. Si el LED sigue rojo, puede que la batería o el cargador estén averiados. Consulte con su distribuidor de SRAM.

Si no se enciende ningún LED después de 5 segundos, compruebe que el enchufe está completamente insertado en la toma de corriente y que esta suministra una alimentación USB estándar (1 A a 5 V). Si los LED siguen sin iluminarse, consulte con su distribuidor de SRAM.


Base del cargador para cuatro baterías el SRAM AXS

1. Conecte el cable USB tipo C al puerto de la base del cargador SRAM.

Advertencia

RIESGO DE INCENDIO

Utilice únicamente la base del cargador y el cable USB tipo C suministrados por SRAM. El uso de otros cargadores y cables puede hacer que la batería se sobrecaliente, se incendie o explote.

2. Conecte el cable USB tipo C a un puerto de carga USB-C (no incluido).

Aviso

Para obtener el mejor rendimiento de carga, utilice un puerto de carga USB tipo C. Ni la batería ni el cargador incluyen un adaptador USB tipo C. Asegúrese de que la fuente de alimentación puede suministrar una corriente de 3 A a 5 V como mínimo. Si se conecta a una fuente de menos de 3 A a 5 V, el suministro de energía será insuficiente y el tiempo de carga será mayor.

3. Quítele la tapa a la batería y cárguela.

Aviso

No deseche las tapas de las baterías. Cuando la batería no esté colocada en el cargador o instalada en un componente, colóquele la tapa para proteger sus terminales.

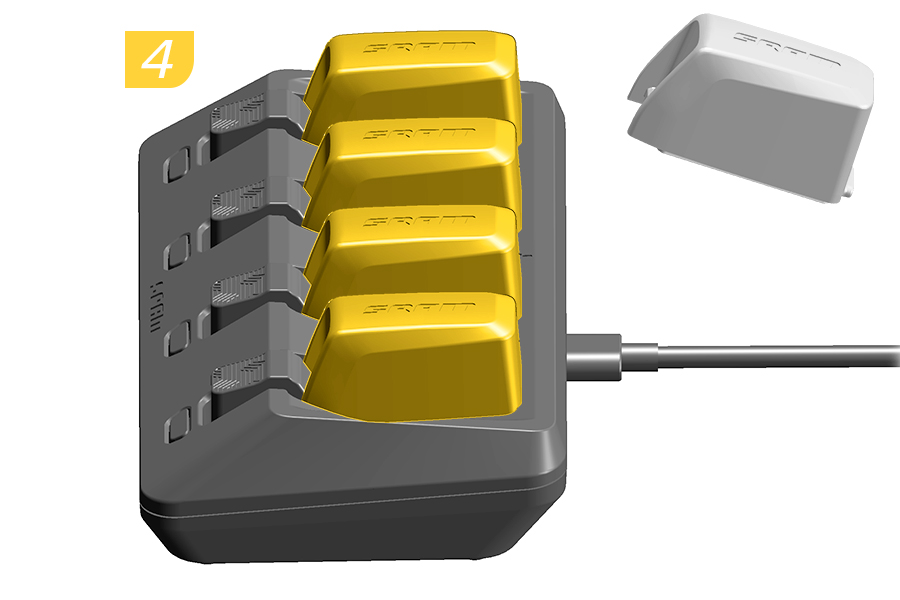

4. Introduzca hasta 4 baterías en la base del cargador. Asegúrese de asentar primero la lengüeta de la batería. El LED del cargador puede tardar hasta 5 segundos en iluminarse después de insertar la batería.

Quad Base Charger

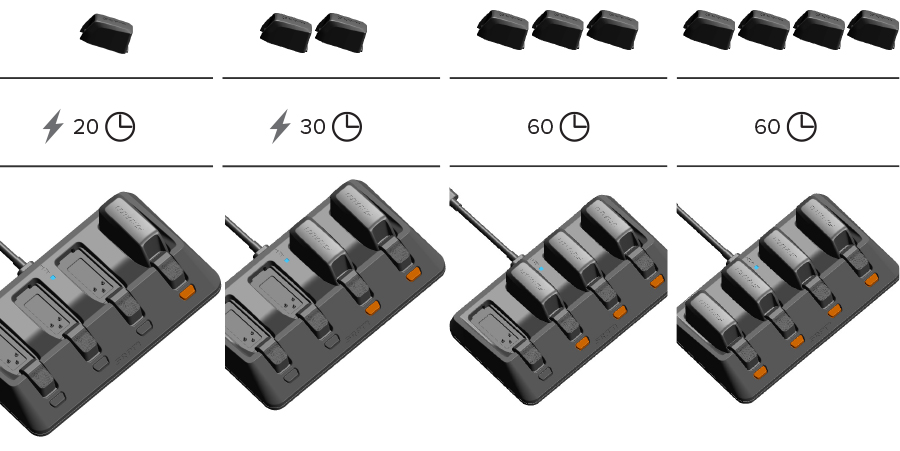

⚡ Carga rápida de 1 o 2 baterías: Carga una batería a >75 % en veinte minutos, o dos baterías a >75 % en treinta minutos. Una vez que las baterías alcanzan el 75 %, se cargan al ritmo normal.

Carga estándar: Carga tres o cuatro baterías al 100 % en aproximadamente 1 hora. Debe utilizar el adaptador USB tipo C recomendado para disponer de alimentación suficiente.

5-6. Pulse el botón de la base cargadora para liberar la batería.

Aviso

Asegúrese de colocarle la tapa a la batería cuando no se esté utilizando. Si deja los terminales de la batería sin tapar, esta podría dañarse.

8. Ajuste el dial de la tapa de la batería para mostrar la carga de la batería.

Consulte con las autoridades de transporte las restricciones para baterías al viajar con dispositivos electrónicos.

LED indicadores de estado

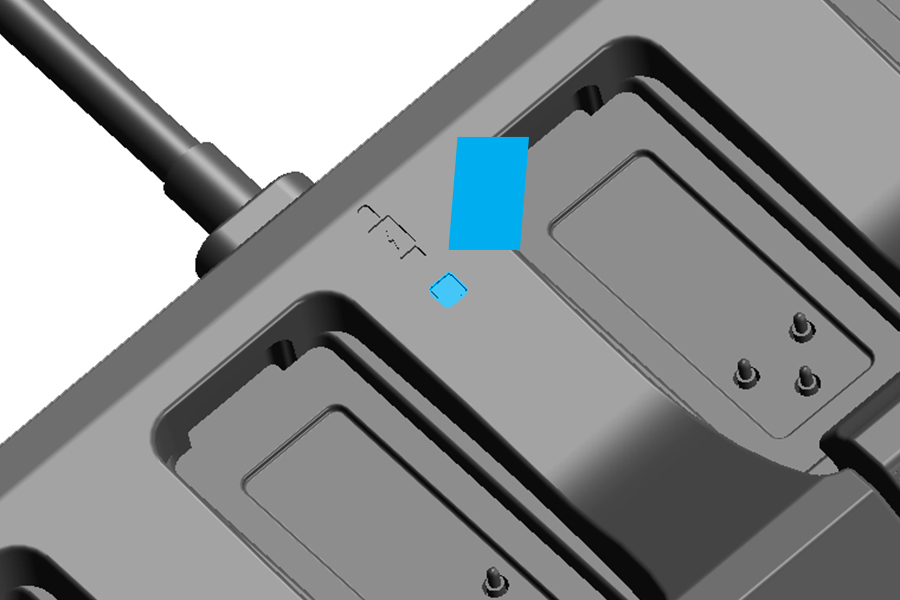

Un LED azul fijo indica que el cargador está recibiendo la alimentación adecuada.

Un LED azul parpadeante indica que el cargador no está recibiendo la alimentación óptima. La batería seguirá cargándose, pero a un ritmo más lento.

El LED ámbar indica que la batería se está cargando.

El LED verde fijo indica que la carga ha concluido.

El LED verde parpadeante indica que la batería está cargada al 75 %.

Resolución de problemas

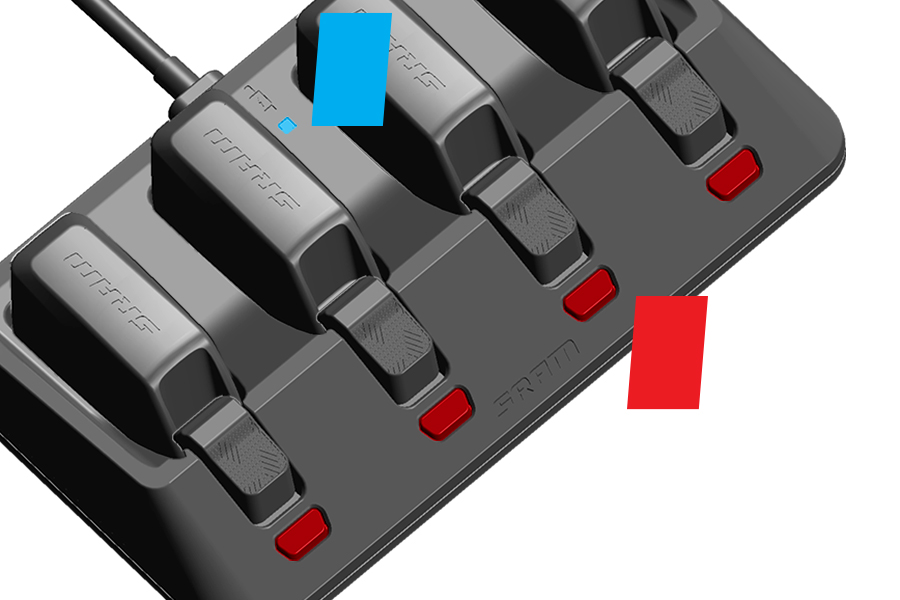

Un LED rojo indica que se ha producido un error. Retire la batería y vuelva a instalarla, y desconecte y vuelva a conectar el enchufe del cargador. Si el LED sigue rojo, puede que la batería o el cargador estén averiados. Consulte con su distribuidor de SRAM.

Si no se enciende ningún LED al cabo de 5 segundos, compruebe que el enchufe está totalmente insertado en la toma de corriente y que la toma y el cable son capaces de suministrar una corriente de 3 A a 5 V. Si los LED siguen sin iluminarse, consulte con su distribuidor de SRAM.


Mantenimiento

Para obtener los mejores resultados, mantenga limpia y seca la batería. Utilice un paño seco para limpiar con cuidado sus terminales.

Guarde la batería a temperatura ambiente, alejada de fuentes de calor o frío excesivos.

Ponga la tapa de la batería cuando no la esté utilizando.

Para evitar que las baterías lleguen a descargarse, instale los bloques de batería del desviador y las tapas de las baterías antes de transportarlas.

Advertencia

No utilice el cargador ni la batería si se han dañado, caído o modificado.


Reciclaje

♻ Puede encontrar información sobre reciclaje y cumplimiento de la normativa medioambiental en sram.com/en/company/about/environmental-policy-and-recycling

Consulte al fabricante de la e-bike para obtener información sobre el reciclaje de las baterías compactas y de tamaño completo.

Sustituya la batería SRAM únicamente por otra batería SRAM original.

Sustituya la batería del controlador AXS únicamente por una pila de botón CR2032.

Sustituya la batería del medidor de potencia SRAM únicamente por una pila de botón CR2032.

Sustituya la batería del sensor de pedal únicamente por una batería AAA de litio/disulfuro de hierro (Li/FeS2).

Sustituya la batería del soporte del medidor de potencia SRAM o Quarq únicamente por una de tipo AAA de litio.

Consulte Manual de usuario de la batería y el cargador SRAM para obtener información sobre las especificaciones y el mantenimiento de la batería.

Advertencia

No tire nunca una batería al fuego.


Características técnicas

Batería de polímero de iones de litio recargable modelo 25401, 25402 y 25403

Tipo de celda: 300 mAh / 3.7 V

Configuración del paquete : 2S1P

Voltaje final de descarga (EOD): 6.0 V DC

Voltaje nominal: 7.4 V DC

Capacidad nominal*: 300 mAh

Capacidad mínima*: 290 mAh

*para una tasa de descarga de 0,2 C, corte a 3,0 V tras la carga normal

Voltaje medio de trabajo: 7.4 V at 0.2 C rate

Voltaje constante: 8.4 V

Peso de la batería: 23 g

Longitud máxima de celda: 30.0 mm

Anchura máxima de celda: 19.0 mm

Grosor máximo de celda: 6.0 mm

Margen de temperaturas de funcionamiento (Carga normal):

32 °F to 114 °F

0 °C to 45 °C

Margen de temperaturas de funcionamiento (Descarga):

-4 °F to 140 °F

-20 °C to 60 °C

Margen de temperaturas de funcionamiento: Almacenamiento con un estado de carga del 50 % y a la temperatura especificada, en capacidades recuperables de porcentaje y tiempo.

-4 °F to 77 °F

-20 °C to 25 °C

12 mo. 85%


77 °F to 113 °F

25 °C to 45 °C

3 mo. 80%


140 °F to 158 °F

60 °C to 70 °C

1 h 85%


158 °F to 185 °F

70 °C to 85 °C

1 hr 80%

Cargador para cuatro baterías modelo 25310

El cargador está diseñado para cumplir las normas de seguridad sobre emisiones electromagnéticas para su uso con dispositivos informáticos.

Voltaje nominal de entrada: 5 V DC

Voltaje nominal máximo de salida:

8.4 V DC

25 °C

1C: 0.33 ADC MAX

2C: 0.66 ADC MAX

Margen de temperaturas de carga:

1C: 32 °F to 140 °F

0 °C to 40 °C

2C: 41 °F to 113 °F

5 °C to 45 °C

Margen de temperaturas de almacenamiento:

-40 °F to 158 °F

-40 °C to 70 °C

Humedad relativa en funcionamiento y sin funcionar: 10% to 80%

Cargador para una batería modelo 25301 y 25302

El cargador está diseñado para cumplir las normas de seguridad sobre emisiones electromagnéticas para su uso con dispositivos informáticos.

Voltaje nominal de entrada: 5 V DC

Voltaje nominal máximo de salida: 8.4 V DC

Margen de temperaturas de carga:

32 °F to 140 °F

0 °C to 60 °C

Margen de temperaturas de almacenamiento:

-40 °F to 158 °F

-40 °C to 70 °C

Humedad relativa en funcionamiento y sin funcionar: 10% to 80%

Batería de celdas cilíndricas de iones de litio recargable

250 Wh

630 Wh

720 Wh

Modelo de batería

SRM-003-35SD

SRM-001-58LG

SRM-002-50SD

Tipo de celda

Iones de litio, cilíndricas 18650,

3,5 Ah/3,6 V (SDI-35E)

Iones de litio, cilíndricas 21700,

5,8 Ah/3,59 V (LG-M58T)

Iones de litio, cilíndricas 21700,

5,0 Ah/3,63 V (SDI-50E2)

Configuración del paquete

10S2P

10S3P

10S4P

Voltaje EOD

25,5 V

25,5 V

25,0 V

Capacidad nominal

242 Wh (6,7 Ah)

600 Wh (16,71 Ah)

712 Wh (19,6 Ah)

Capacidad mínima*

6,4 Ah

15,4 Ah

18,2 Ah

Carga de corriente constante

Máx. 3 A

Máx. 5 A

Máx. 5 A

Carga de voltaje constante

42,0 V

42,0 V

42,0 V

Peso de la batería

1440 g ± 50 g

3100 g ± 50 g

4150 g ± 50 g

Longitud máxima del paquete

175,5 + 0,7/− 0,4 mm

411,2 ± 0,6 mm

502,0 ± 0,8 mm

Anchura máxima del paquete

85,6 ± 0,25 mm

73,5 ± 0,3 mm

78,0 ± 0,5 mm

Altura máxima del paquete

78,9 ± 0,25 mm

56,9 ± 0,3 mm

60,5 ± 0,5 mm

Intervalo de temperatura de funcionamiento

Almacenamiento: de −10 a 30 °C

Uso: de −10 a 40 °C

Carga: de 0 a 40 °C

Almacenamiento: de −10 a 30 °C

Uso: de −10 a 40 °C

Carga: de 0 a 40 °C

Almacenamiento: de −10 a 30 °C

Uso: de −10 a 40 °C

Carga: de 0 a 40 °C

* A una tasa de descarga de 0,2 C con corte de 25,0 V tras una carga estándar.

Modelo de cargador de batería: M/N TPS-A01-WW

El cargador está diseñado conforme a las normas de seguridad EMI para su uso en equipos de tecnologías de la información.

Voltaje nominal de entrada:

90-264 Vca

Voltaje nominal máximo de salida:

42,0 V

Intervalo de temperatura de funcionamiento:

De 0 a 40 °C

Intervalo de temperatura de almacenamiento:

De −20 a 60 °C

Humedad relativa en funcionamiento y en reposo:

Del 10 al 80 %
