Reverb AXS und Reverb AXS XPLR

SICHERHEIT ZUERST!

Wir legen größten Wert auf IHRE Sicherheit. Bitte tragen Sie stets eine Schutzbrille und Schutzhandschuhe, wenn Sie RockShox-Produkte warten.

Schützen Sie sich selbst! Tragen Sie Sicherheitskleidung!

LENKER, SATTELSTÜTZE UND VORBAU

AKKU UND AKKULADEGERÄT

Klicken Sie auf das Symbol in der oberen rechten Ecke des Bildschirms, um die Farbenlegende und die vollständige Werkzeug- und Materialliste für diese Bedienungsanleitung in einer scrollbaren Dropdown-Liste anzuzeigen.

Die Farben und Symbole in dieser Bedienungsanleitung entsprechen spezifischen Vorgängen oder Verfahren. Eine ausführliche Beschreibung für jede Farbe und jedes Symbol ist in der Dropdown-Liste enthalten.

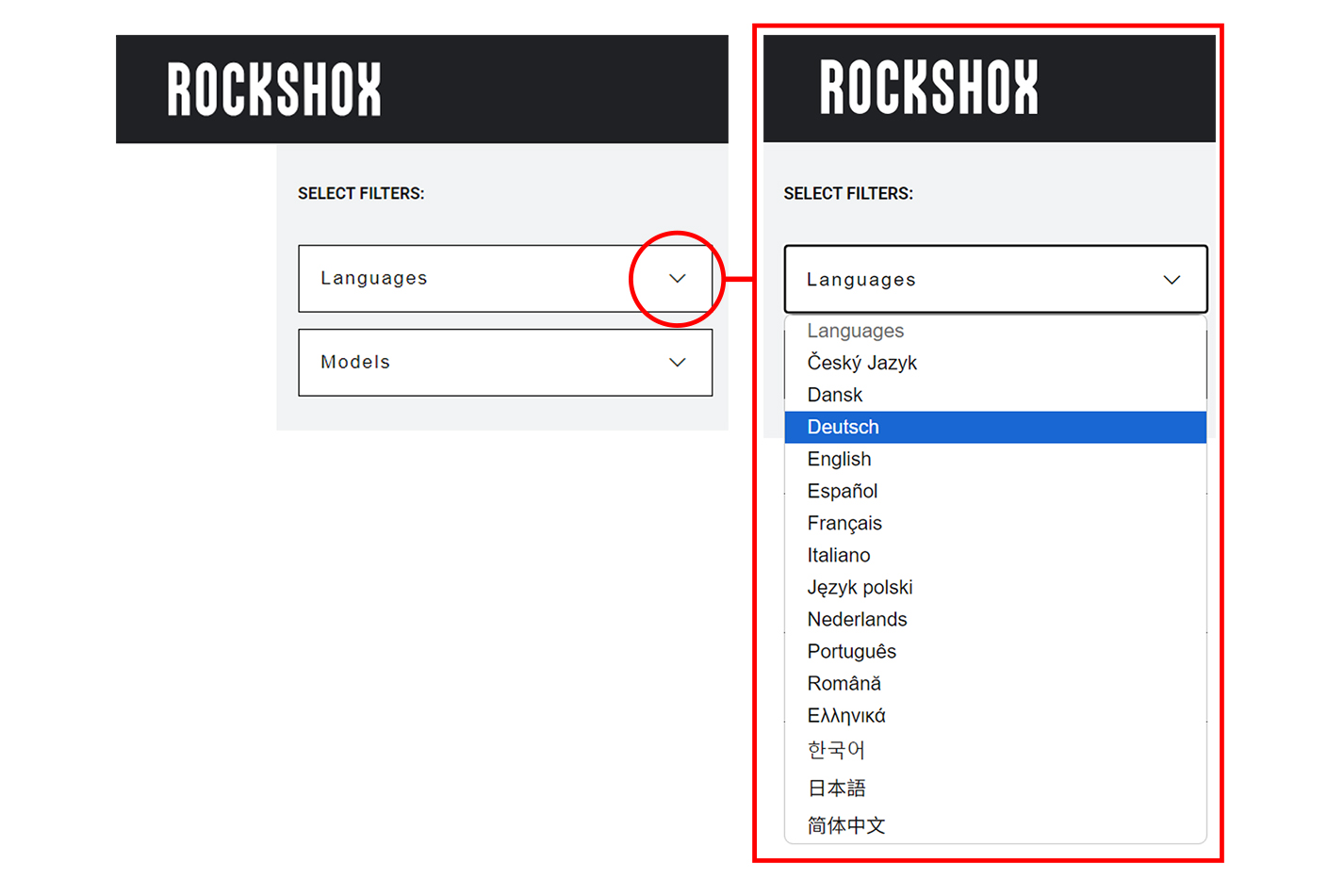

Verwende die Dropdown-Listen im Fenster FILTER AUSWÄHLEN: oben links auf der Seite, um die bevorzugte Sprache, den Produktmodellcode und die gewünschten Anleitungsinhalte auszuwählen. Die Filter für Anleitungsinhalte variieren je nach Produkt.

Sprachfilter: Wähle zuerst die Sprache aus. Wenn eine neue Sprache ausgewählt wird, werden alle anderen Filter zurückgesetzt.

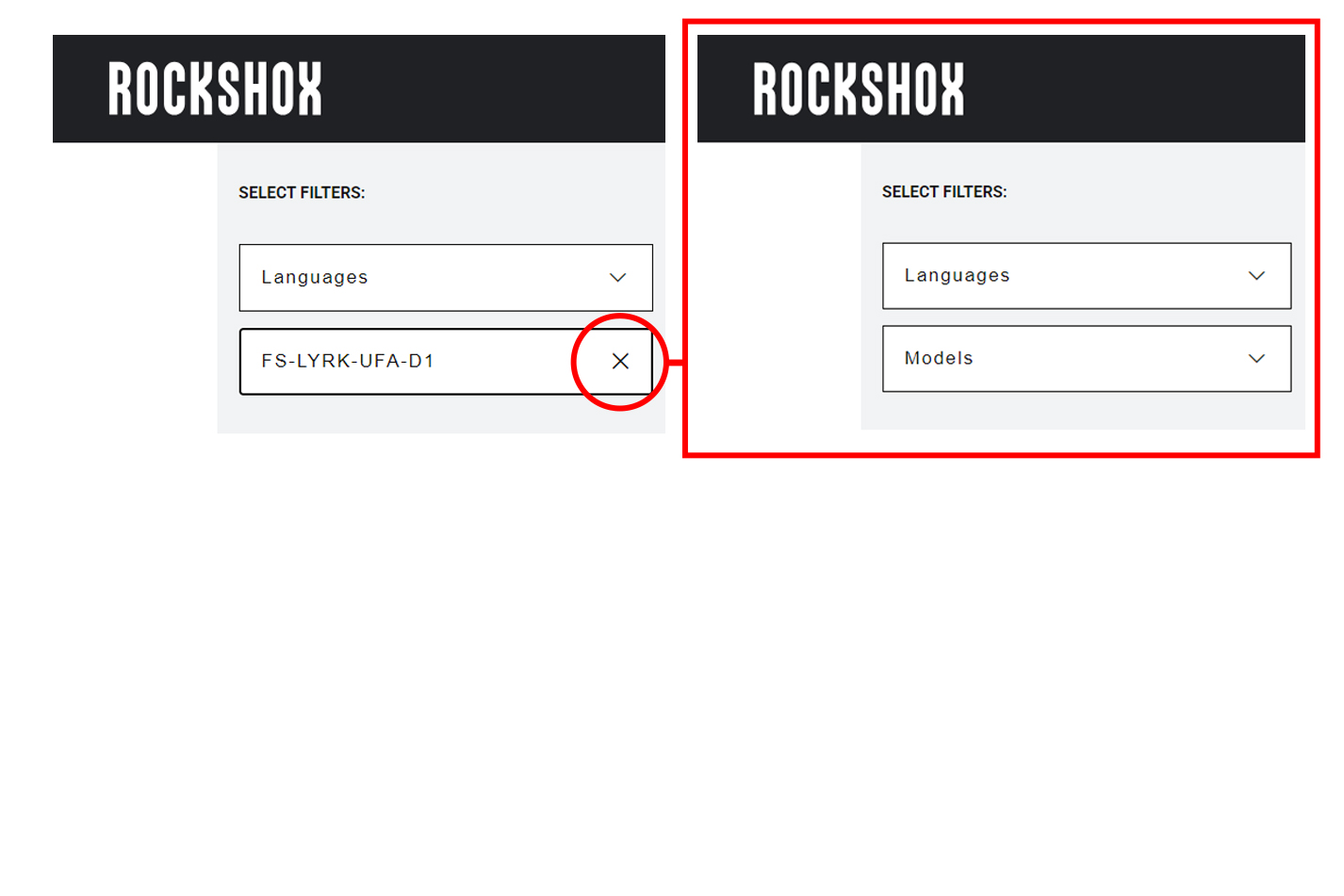

Alle Nicht-Sprachenfilter: Um einen Nicht-Sprachenfilter zurückzusetzen, klicke auf das X.

Der Modellcode und die Spezifikationsdetails des Produkts können anhand der Seriennummer auf dem Produkt bestimmt werden. Modellcodes können genutzt werden, um den Produkttyp, den Namen der Produktserie, die Modellbezeichnung und die Produktversion für das jeweilige Produktionsmodelljahr zu bestimmen. Produktdetails können verwendet werden, um die Kompatibilität von Ersatzteilen, Wartungssätzen und Schmiermitteln zu bestimmen.

Beispiel für einen Modellcode: FS-LYRK-UFA-D1

FS = Produkttyp – Vorderradfederung

LYRK = Plattform/Serie – Lyrik

UFA = Modell – Ultimate Flight Attendant

D1 = Version – (D – vierte Generation, 1 – erste Iteration)

Um den Modellcode zu ermitteln, suche nach der Seriennummer auf dem Produkt und gib sie in das Feld „Search by Model Name or Serial Number“ (Nach Modellname oder Nummer suchen) auf www.sram.com/service ein.

Das Aussehen Ihres Produkts kann von den Abbildungen in diesem Handbuch abweichen.'

Die dargestellten Bilder und Beispiele dienen der Konzeptualisierung und können im Hinblick auf das Produktdesign, das Erscheinungsbild und die Leistung abweichen.

Lesen Sie bei Verweisen auf andere Anleitungen in diesem Dokument in der jeweiligen Anleitung unter sram.com/service nach.

Die vollständigen Garantiebestimmungen für unsere Komponenten finden Sie auf sram.com/en/service/warranty.

Informationen zu den in dieser Anleitung verwendeten Marken finden Sie unter sram.com/website-terms-of-use.

Die Reverb AXS (SP-RVB-AXS-B1) ist mit Metall- und Verbundmaterialschienen mit 7 x 7 mm, 7 x 9 mm und 7 x 10 mm Durchmesser (rund und oval) kompatibel.

Die Reverb AXS XPLR (SP-RVB-XPLR-A1) eignet sich für Sättel mit Metallschienen mit einem Durchmesser von 7 mm und mit ovalen Schienen aus Verbundmaterial mit einem Durchmesser von 7 x 7 und 7 x 9 mm, sowie mit ovalen Schienen aus Verbundmaterial mit einem Durchmesser von 7 x 10 mm, wenn sie mit optional erhältlichen Klemmen verwendet werden. Angaben zur Verfügbarkeit findest du unter RockShox Ersatzteilkatalog.

Die Reverb AXS (SP-RVB-AXS-B1) ist mit Durchmessern von 30,9 mm, 31,6 mm und 34,9 mm erhältlich.

Die Reverb AXS XPLR (SP-RVB-XPLR-A1) ist mit einem Durchmesser von 27,2 mm erhältlich.

Die Sattelstützendurchmesser sind auf den RockShox-Produkten aufgedruckt.

Wenn du eine Reduzierhülse für das Sattelrohr verwendest, muss diese mindestens 80 mm lang oder so lang wie vom Rahmenhersteller vorgegeben sein (der größere Wert gilt).

Laden Sie sich die in den App-Stores kostenlos erhältliche SRAM AXS App herunter, um Ihr SRAM-Konto zu erstellen, Ihre Komponenten hinzuzufügen und Ihr SRAM AXS-Benutzererlebnis zu personalisieren.

In der App können Sie außerdem folgende Aufgaben ausführen:

• Ihre Komponenten über Bluetooth mit der SRAM AXS App verbinden.

• Mehrere Fahrradprofile erstellen und personalisieren.

• Die Leistung und Betriebsbereitschaft Ihres Fahrrads überwachen.

• Das Verhalten von Komponenten an Ihren Fahrstil anpassen.

• Ihren Bedienelementen benutzerdefinierte Aktionen zuweisen.

Zur Anpassung von Komponenten in der SRAM AXS App müssen alle AXS-Komponenten innerhalb eines Systems gekoppelt sein. Verfahren zum Koppeln mehrerer Systeme, wie z. B. eine AXS-Sattelstütze und einen AXS-Antrieb, finden Sie im Abschnitt Koppeln des Systems.

Um eine optimale Systemleistung und Kompatibilität sicherzustellen, vergewissern Sie sich, dass Sie die neueste Version der SRAM AXS App und Komponenten-Firmware installiert haben. Firmware-Aktualisierungen werden über die App durchgeführt.

Für den Austausch und die Wartung Ihrer SRAM-Komponenten werden hochspezialisierte Werkzeuge und spezielles Material benötigt. Es wird empfohlen, die Arbeiten an Ihren SRAM-Komponenten von einem qualifizierten SRAM-Händler durchführen zu lassen.

Zusätzliche Informationen findest du in der SRAM Bedienungsanleitung für Batterie und Ladegerät unter www.sram.com/service.

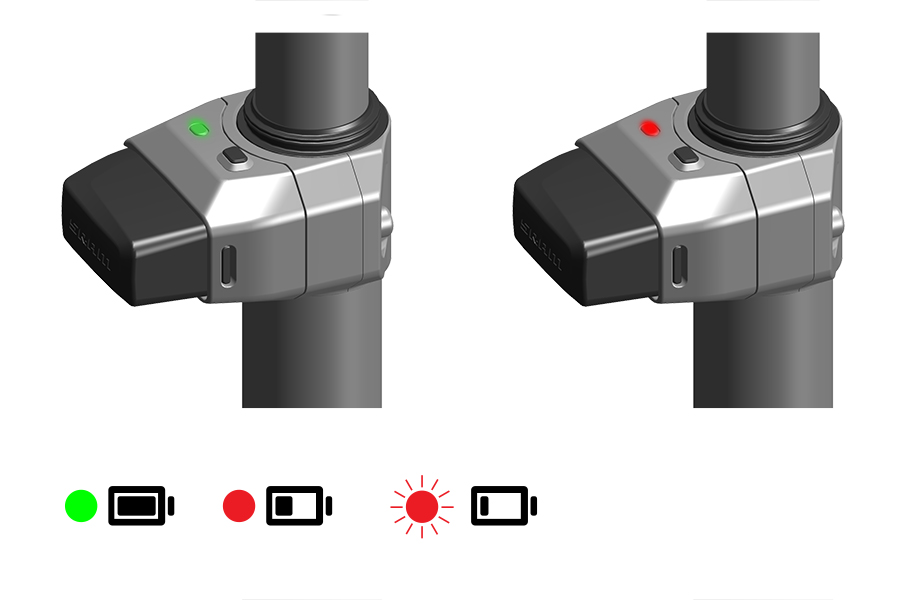

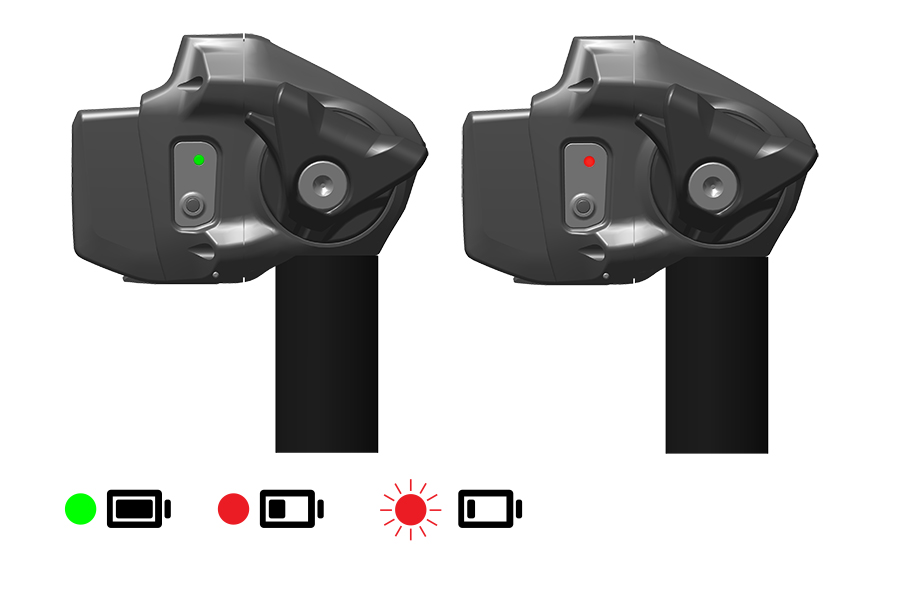

Überprüfe den Ladezustand der Batterien vor und nach jeder Fahrt und lade oder ersetze die Batterien nach Bedarf.

Wenn eine Batterie im Gebrauch entladen ist, bleibt die Sattelstütze in der jeweiligen Position, bis die Batterie ersetzt wird.

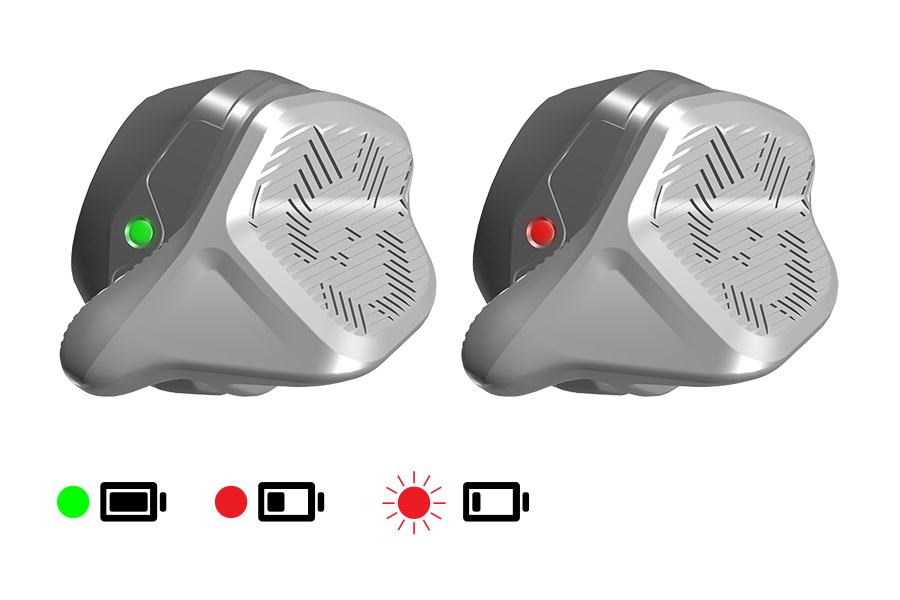

Wenn die Batterie des AXS-Controllers im Gebrauch vor der Sattelstützenbatterie entladen ist, kann die AXS-Taste an der Sattelstütze verwendet werden, um die Sattelstütze höher oder niedriger zu stellen.

Die LED leuchtet auf, wenn die Wippe am AXS-Controller, die AXS-Taste des Controllers oder die AXS-Taste an der Sattelstütze gedrückt wird. Die Farbe der LED gibt den Ladezustand des Akkus/der Batterie an.

Wenn die Sattelstütze im Gebrauch nicht auf den AXS-Controller reagiert, ist der SRAM-Akku nahezu entladen (LED blinkt rot) und die Sicherheitsabschaltung des Akkus wurde aktiviert.

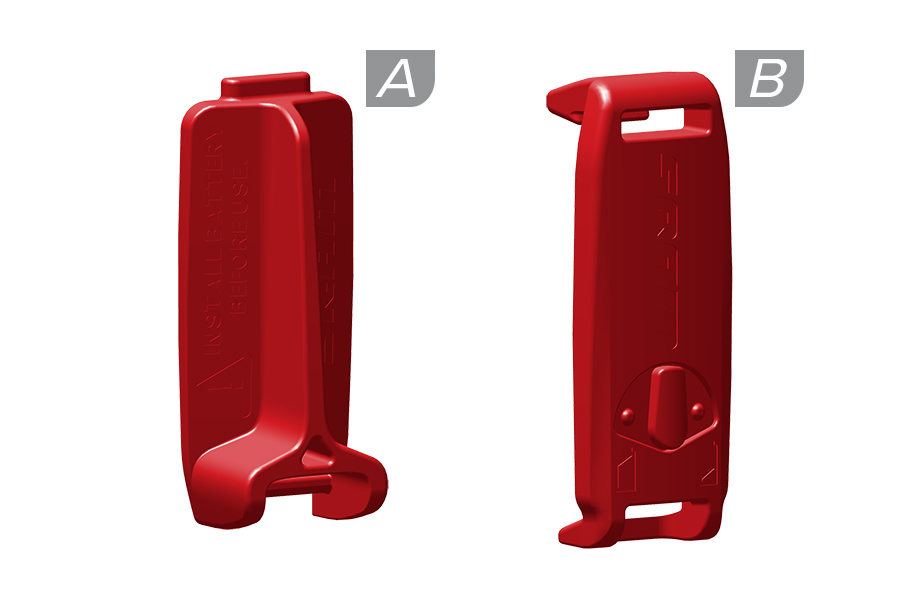

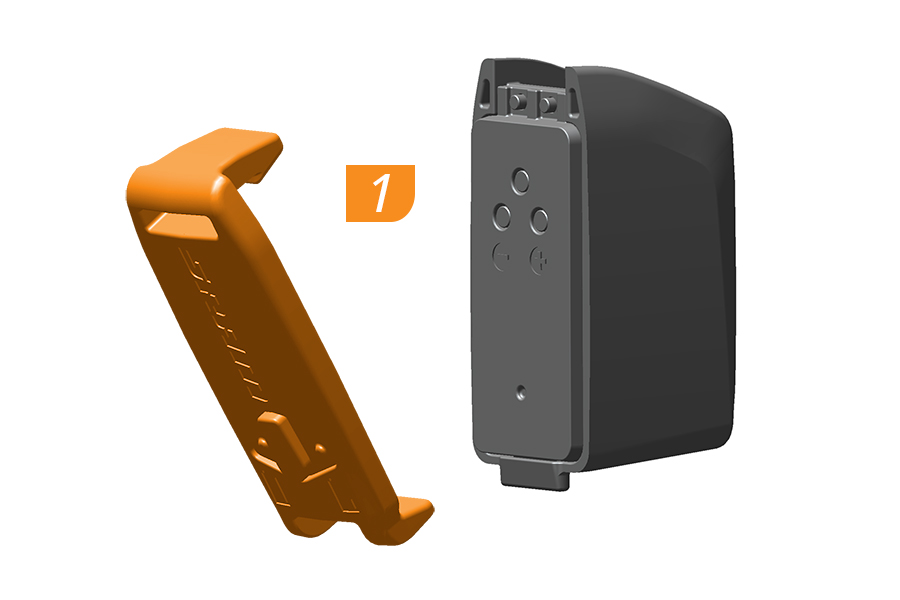

1. Entferne die Akku-Abdeckung vom SRAM-Akku.

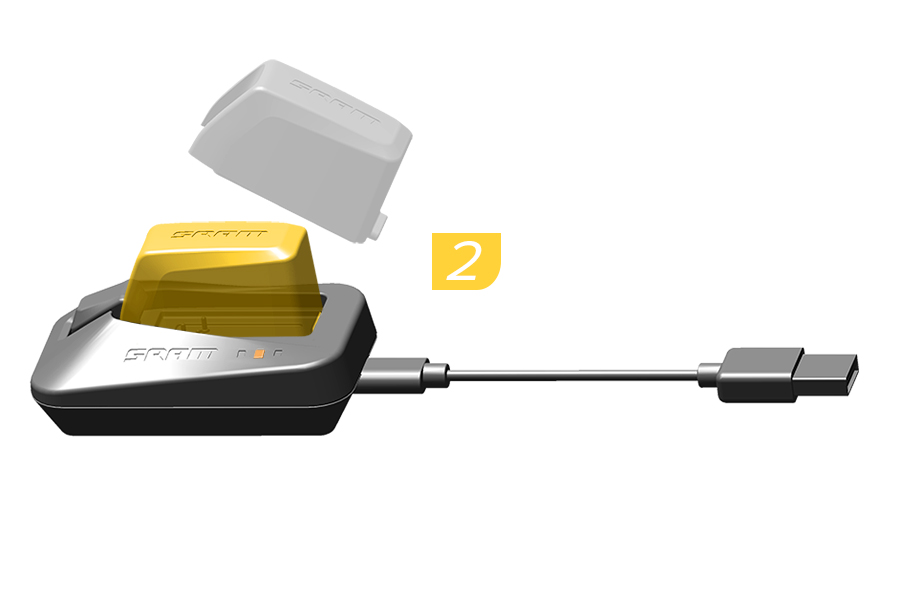

2. Setze den SRAM-Akku in das SRAM-Akkuladegerät ein und lade den Akku.

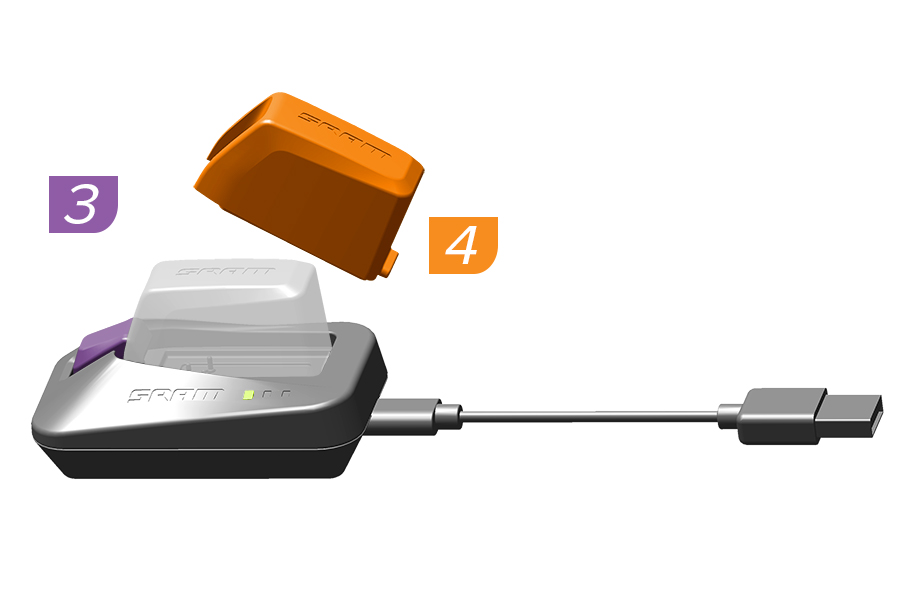

3. Wenn der SRAM-Akku voll geladen ist, drücke den Freigabeknopf am SRAM-Akkuladegerät.

4. Entferne den SRAM-Akku.

Hinweise zum Laden, zur Wartung und zum Transport der Batterien findest du in der SRAM Bedienungsanleitung für Batterie und Ladegerät unter www.sram.com/service.

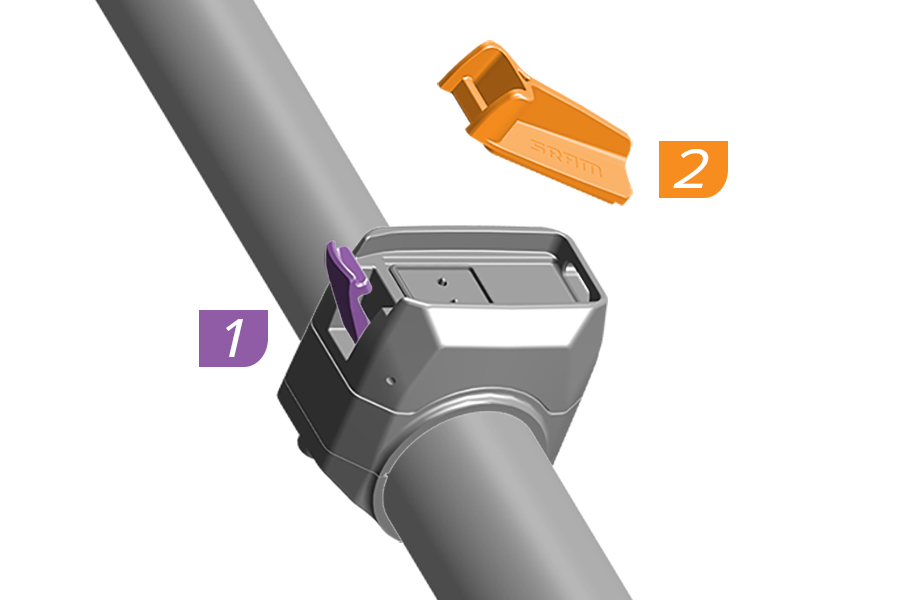

1. Öffnen Sie die Akkuhalterung.

2. Entfernen Sie den Kontakttrenner.

3. Setze die voll geladene Batterie in die Sattelstütze ein.

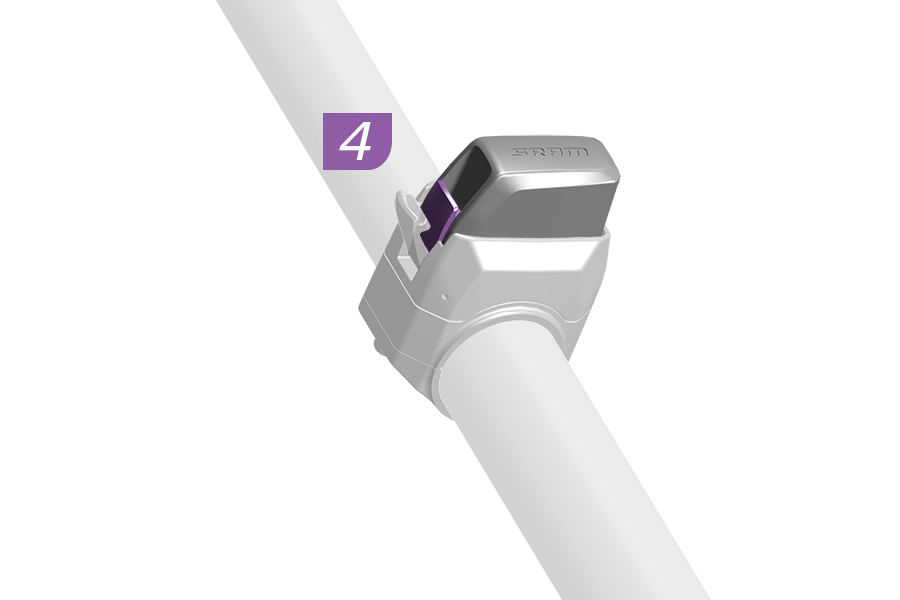

4. Schließen Sie die Akkuhalterung. Wenn die Halterung ordnungsgemäß eingesetzt ist, rastet sie ein.

Jedes AXS-System verfügt über eine Hauptkomponente, mit der die Kopplungssitzung gestartet und beendet wird. Der RockShox oder SRAM-AXS-Lenker-Controller (MTB/Flatbar), die SRAM AXS-BlipBox oder die AXS-Rennrad-Schaltbremshebel müssen vor dem Gebrauch mit der Sattelstütze gekoppelt werden. Die Kopplung ermöglicht es dem zugewiesenen AXS-Controller oder -Schalter, Betätigungsbefehle an die Sattelstütze zu übertragen.

Reverb AXS und ein SRAM AXS-Antrieb können zu einem AXS-System zusammengefasst werden. Um AXS-Systeme zusammenzufassen, beginnen und beende die Kopplung mit einer der AXS-Hauptkomponenten (Reverb AXS oder SRAM AXS-Schaltwerk).

Reverb AXS kann zusammen mit einer SRAM AXS BlipBox (Blips, MultiClic) oder mit SRAM AXS Rennrad-Schaltbremshebeln gekoppelt werden, um die Sattelstütze zu betätigen.

Wenn alle AXS-Systemkomponenten zu einem System gekoppelt wurden, weise mithilfe der SRAM AXS-App einer AXS BlipBox oder SRAM AXS Rennrad-Schaltbremshebeln die Betätigung der Reverb AXS-Sattelstütze zu.

Wenn die Reverb AXS mit einer SRAM AXS BlipBox gekoppelt wird, findest du BlipBox und Blip-Installationshinweise in der Bedienungsanleitung für AXS BlipBox und Fernbedienungstasten.

Die Reverb AXS und die Reverb AXS XPLR sind NICHT mit AXS Wireless Blips kompatibel.

Zum Koppeln eines einzelnen Reverb AXS-Systems, das einen RockShox- oder SRAM AXS-Controller oder eine SRAM AXS-BlipBox enthält, beginne die Kopplung mit der Sattelstütze.

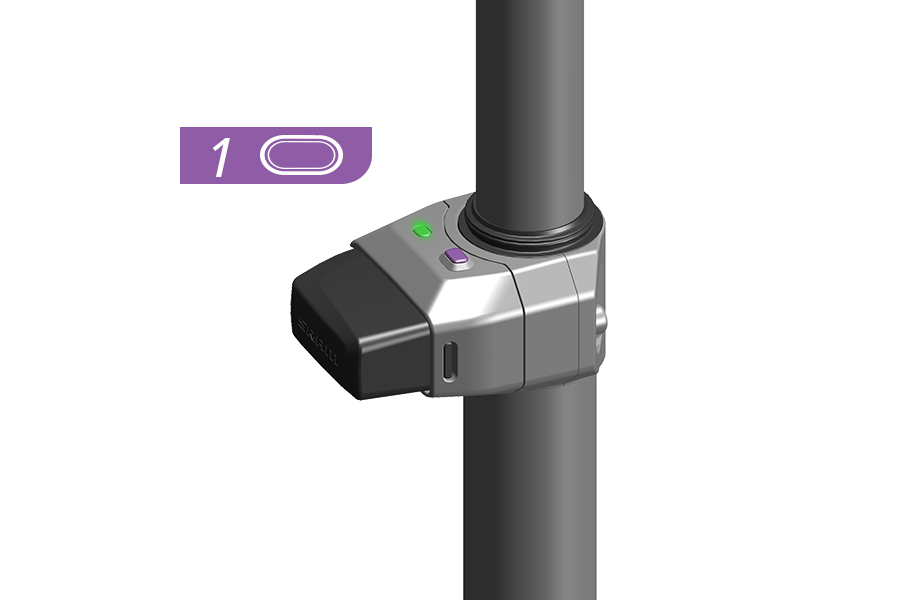

1. Halte die AXS-Taste an der Sattelstütze gedrückt, bis die grüne LED langsam blinkt. Lass die Taste dann wieder los.

Der Kopplungsvorgang wird nach 30 Sekunden Inaktivität automatisch beendet.

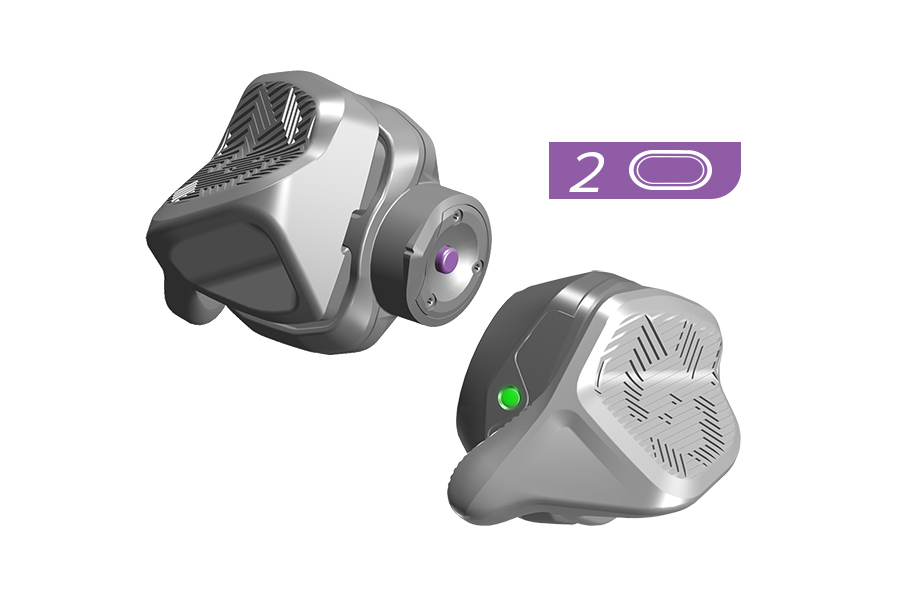

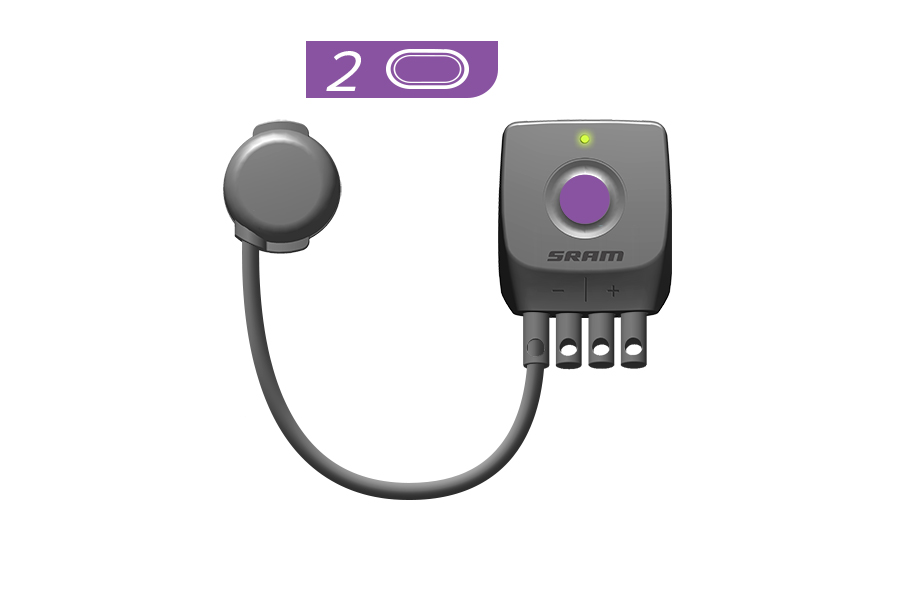

2. Halte die AXS-Taste am RockShox oder SRAM AXS-Controller oder an der SRAM AXS-BlipBox gedrückt, bis die grüne LED schnell blinkt. Lass die Taste dann los.

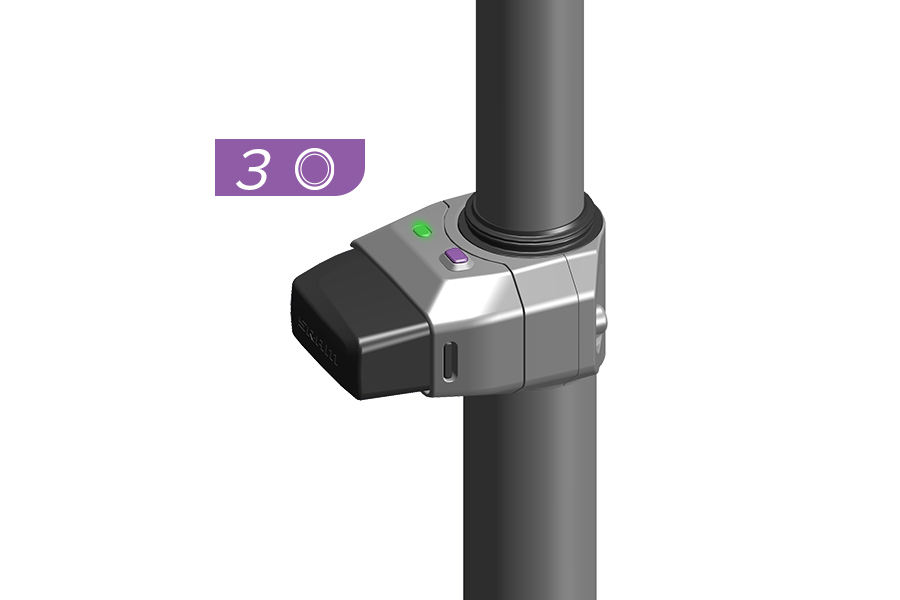

3. Drücke die AXS-Taste an der Sattelstütze und lass sie wieder los, um die Kopplung zu beenden. Du kannst auch 30 Sekunden warten, bis die Kopplung automatisch beendet wird. Die grüne LED hört auf zu blinken.

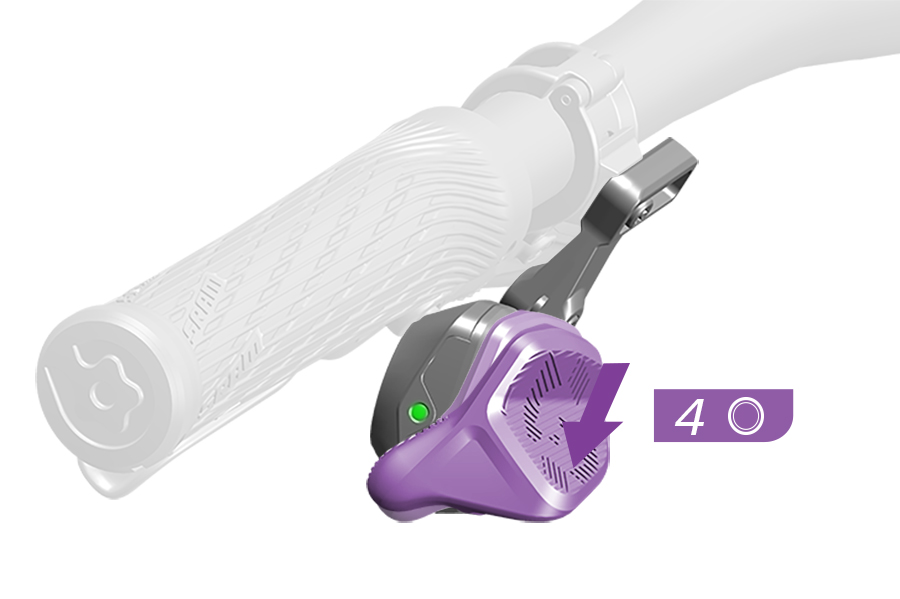

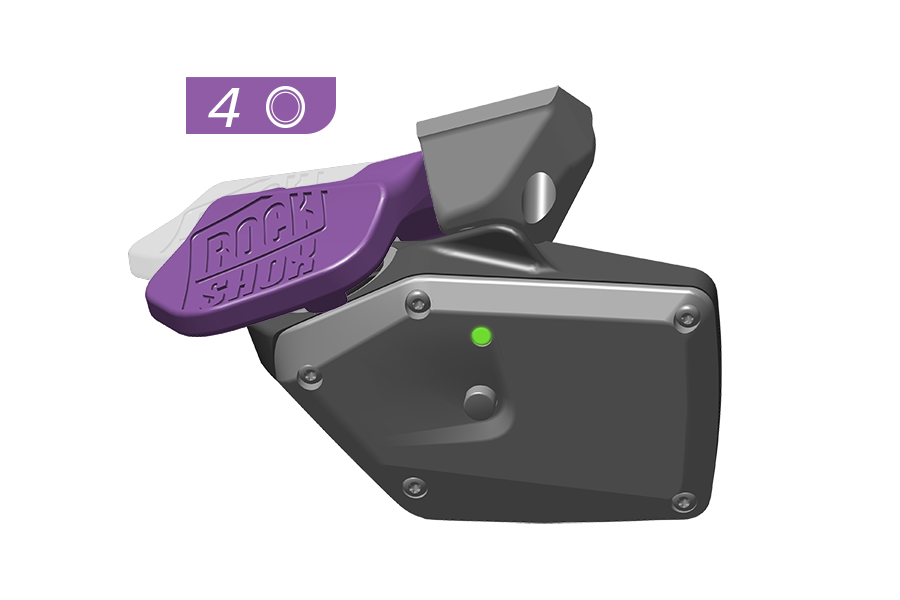

4. Drücke die Wippe am RockShox oder SRAM AXS-Controller oder den AXS-Blip, um die Kopplung der Sattelstütze zu bestätigen.

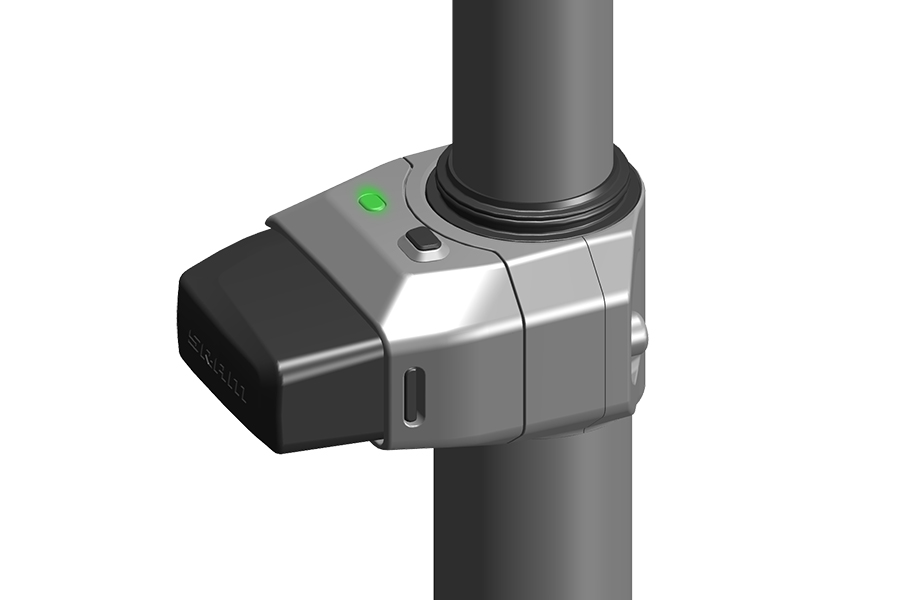

Die grüne LED an der Sattelstütze sollte aufleuchten und du solltest den Motor hören.

Wenn die Sattelstütze nicht reagiert, wiederhole den gesamten Kopplungsvorgang.

Der Kopplungsvorgang braucht nicht wiederholt zu werden, wenn Batterien entfernt und/oder eingesetzt werden. Der Kopplungsvorgang muss wiederholt werden, wenn Komponenten ausgetauscht, hinzugefügt oder entfernt werden.

NUR Reverb AXS (SP-RVB-AXS-B1):

Der Luftdruck wirkt sich auf drei Funktionsmerkmale aus: 1. Die zum vollständigen Zusammendrücken der Sattelstütze erforderliche Einfederkraft, wenn der AXS-Controller betätigt wird, 2. wie stark die Sattelstütze einfedert, wenn sie unterhalb des Ausfederanschlags positioniert ist und ActiveRide aktiviert ist, und 3. die Steifigkeit der Sattelstütze am Ausfederanschlag.

Weniger Luftdruck verringert die zum vollständigen Zusammendrücken der Sattelstütze erforderliche Einfederkraft, wenn der AXS-Controller betätigt wird, sorgt für stärkeres Einfedern der Sattelstütze, wenn sie unterhalb des Ausfederanschlags positioniert ist und ActiveRide aktiviert ist, und verringert die Steifigkeit der Sattelstütze am Ausfederanschlag.

Die Reverb AXS B1 30,9 mm und 31,6 mm werden mit 41,37 bar/600 psi versendet und die Reverb AXS B1 34,9 mm wird mit 23,1 bar/335 psi versendet. Für die meisten Fahrer bieten diese Luftdrücke den besten Kompromiss aus Einfederkraft, Steifigkeit in ausgefahrenem Zustand und ActiveRide-Komfort.

Bringe mit einer Hochdruck-Dämpferpumpe (41,37 bar/600 psi) die Sattelstütze auf den bevorzugten Luftdruck (aufpumpen oder Druck ablassen).

Reverb AXS: Luftdruck einstellen (optional)

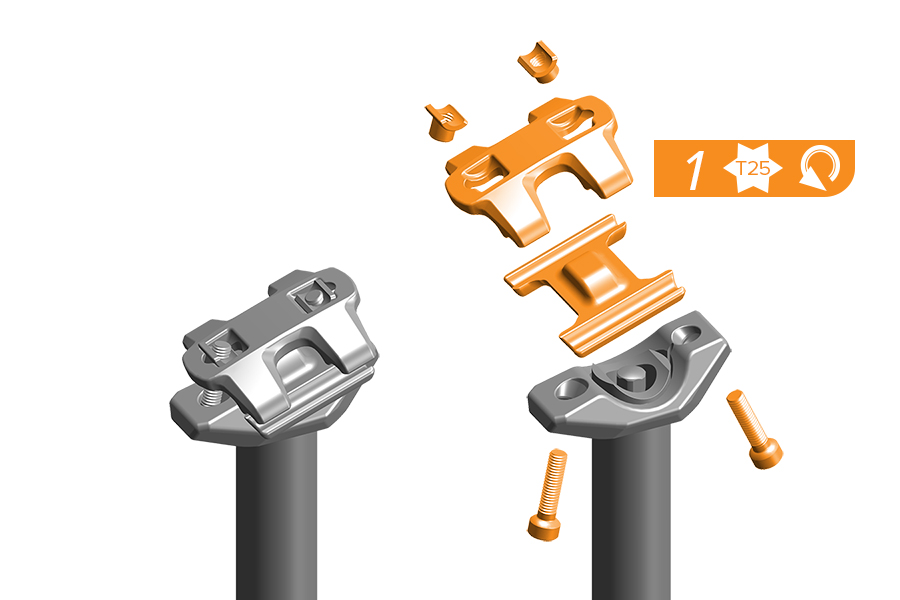

1. Entferne die Sattelklemmschrauben und die Sattelklemmungen.

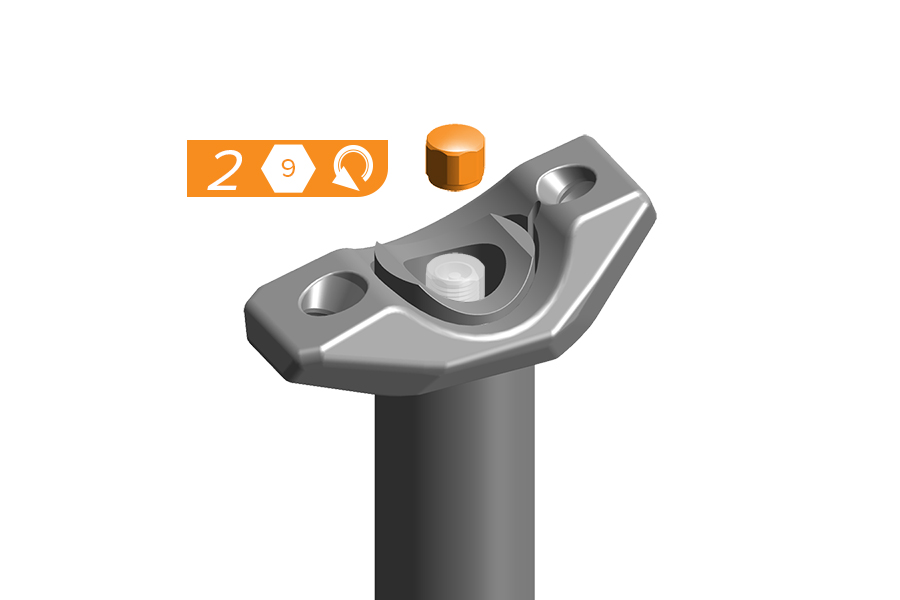

2. Entfernen Sie die Luftventilkappe.

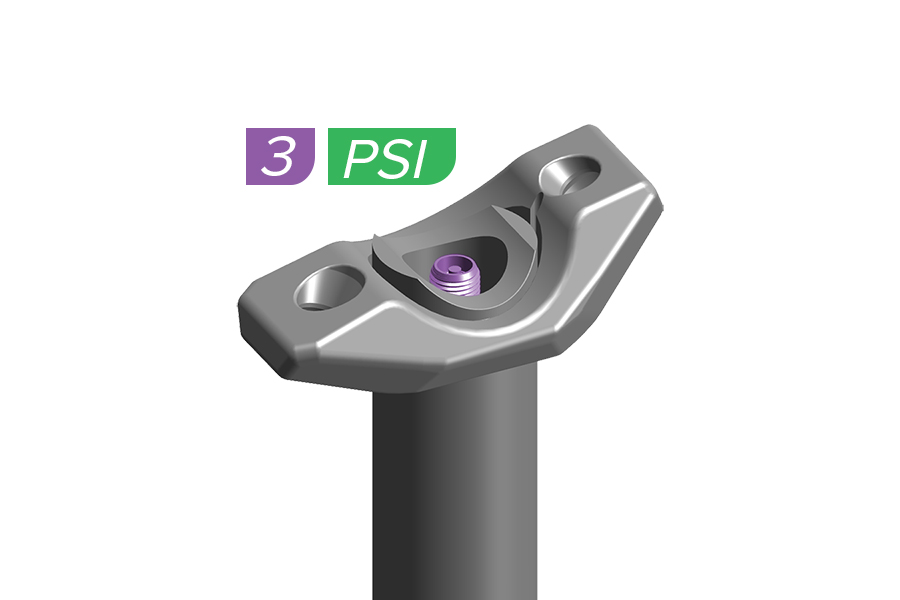

3. Bringe eine Hochdruck-Dämpferpumpe (max. 41 bar/600 psi) an dem Gewindeventil an.

Bringe die Sattelstütze auf den bevorzugten Luftdruck (aufpumpen oder Druck ablassen).

Entferne die Dämpferpumpe von dem Gewindeventil.

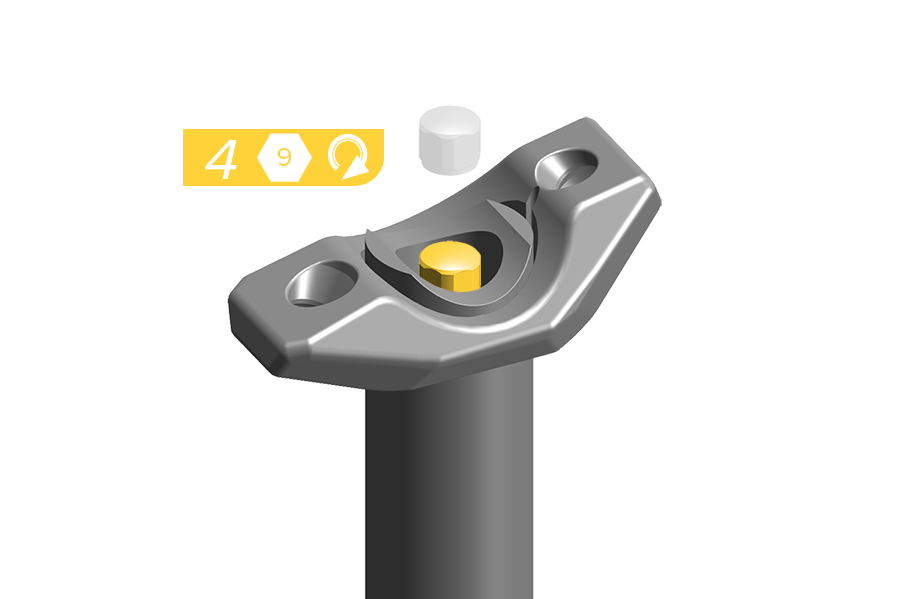

4. Bring die Luftventilkappe handfest an.

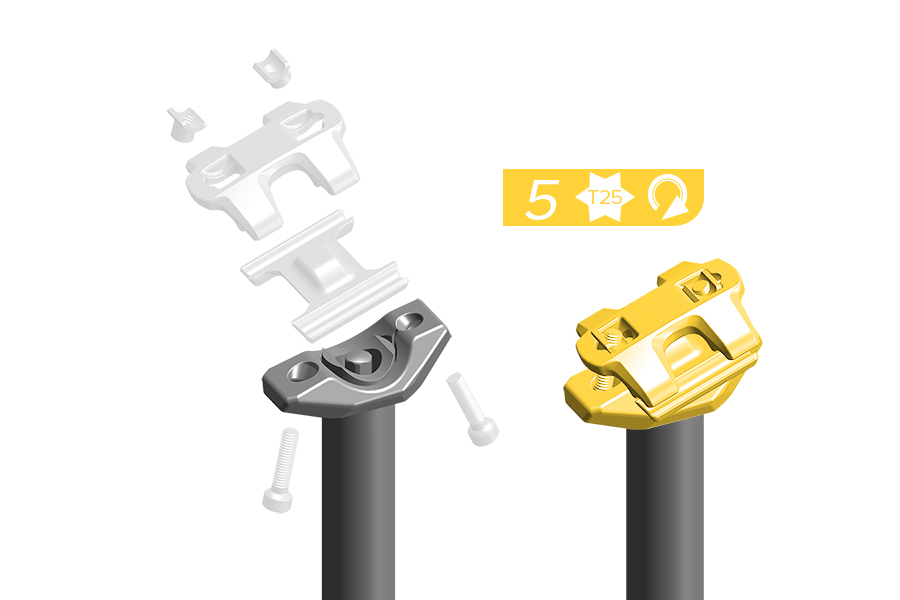

5. Bringe die Sattelklemmungen und die Sattelklemmschrauben an und ziehe sie handfest an.

Entferne mit Isopropyl-Alkohol und einem sauberen, fusselfreien Werkstatttuch jegliche Ablagerungen und vorhandenes Fett von der Innenseite des Rahmen-Sattelrohrs.'

Entferne jegliche Grate von den Rändern des Rahmen-Sattelrohrs mit Schleifpapier (Körnung 400).'

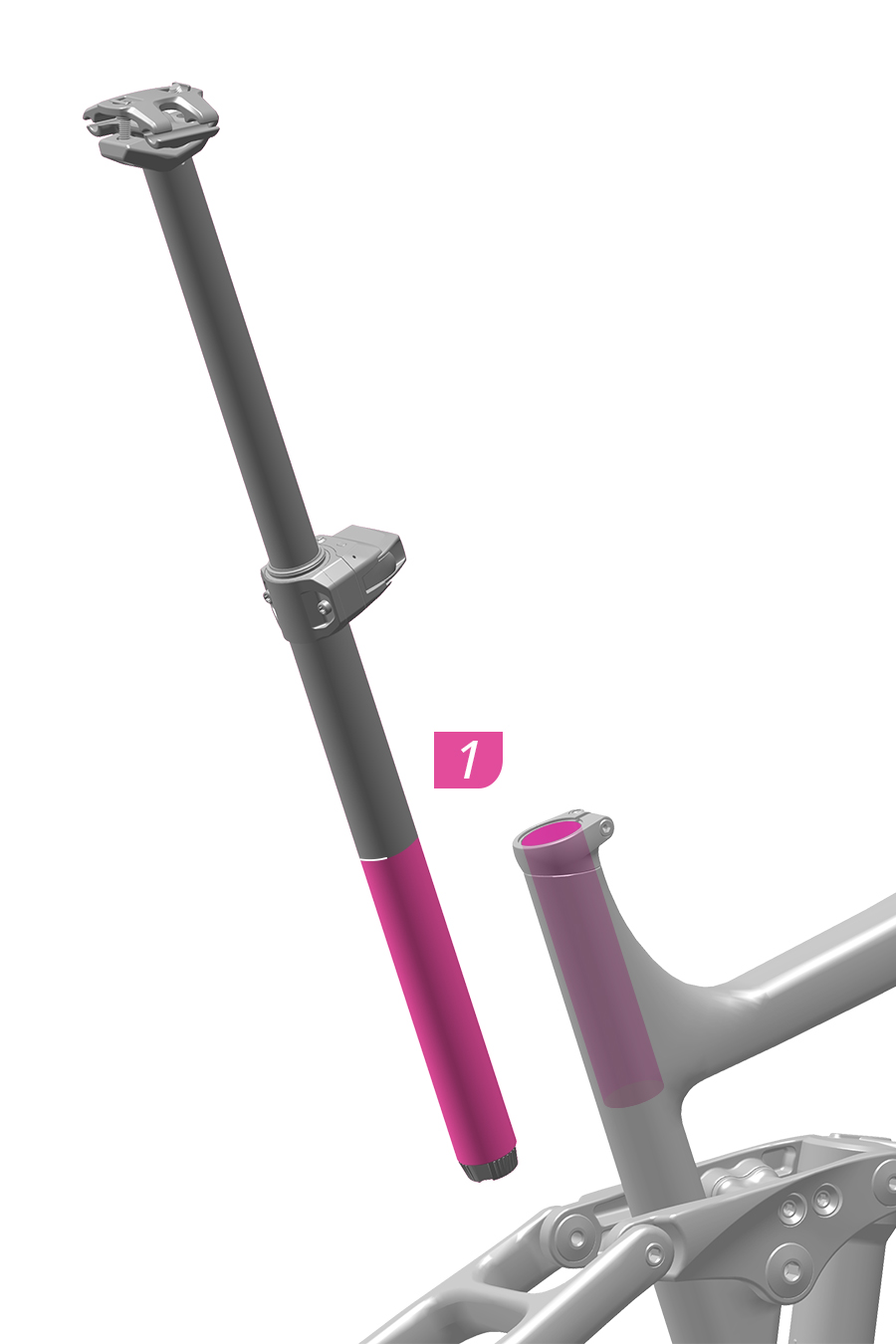

1. Trage auf die Innenseiten des Rahmen-Sattelrohrs und die Kontaktfläche der Sattelstütze etwas Montagepaste auf. Fette die Teile NICHT.

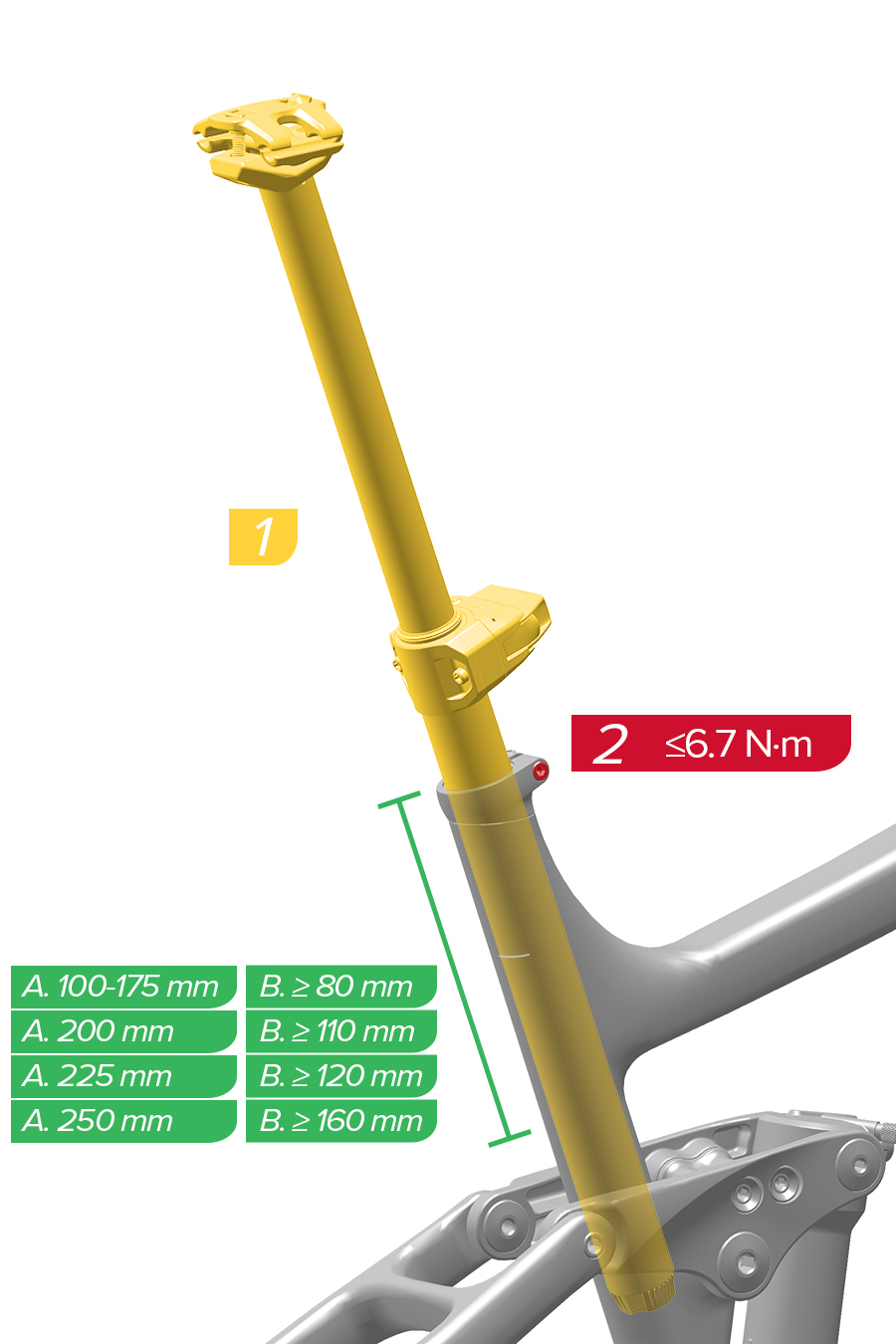

1. Führe die Sattelstütze bis zur Mindesteinstecktiefe und zum minimalen Verstellbereich der Sattelstütze, der auf der Sattelstütze angegeben ist, oder so weit wie vom Rahmenhersteller vorgegeben in den Rahmen ein (der größere Wert gilt).

Reverb AXS (SP-RVB-AXS-B1): SRAM-Akku vorwärts.

2. Ziehe die Sattelstützen-Klemmschraube an.

1. Lösen Sie die Klemmschraube.

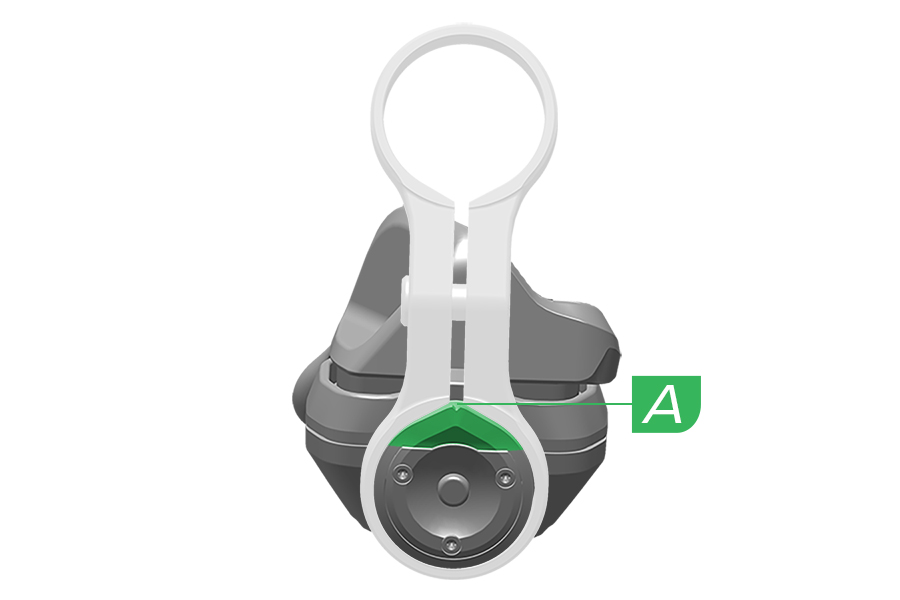

2. Montiere den SRAM AXS-Pod-Controller so, dass die Pfeilspitze (A) an dem offenen Schlitz in der Klemmschelle ausgerichtet ist.

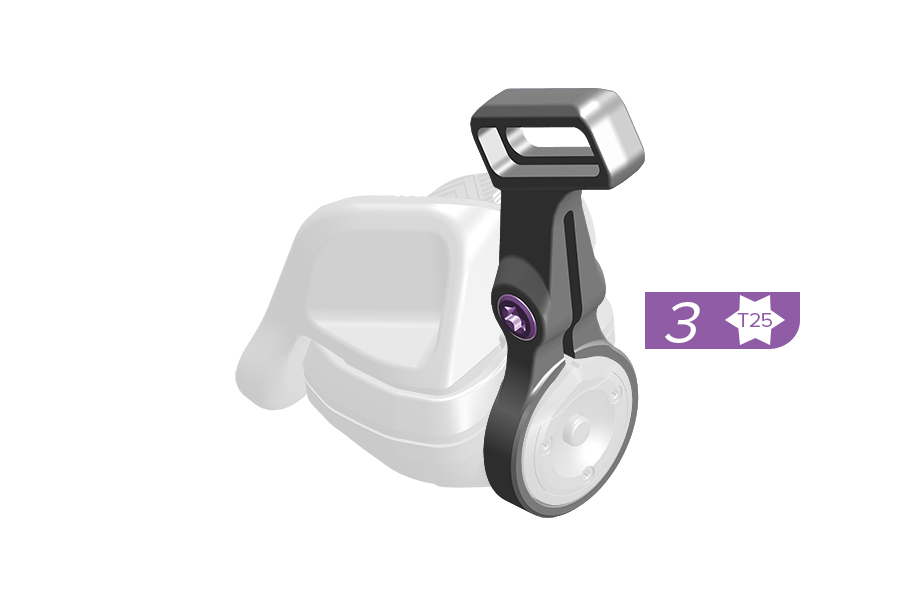

3. Ziehe die Klemmschraube gerade fest genug an, dass sich der SRAM AXS-Pod-Controller nicht dreht.

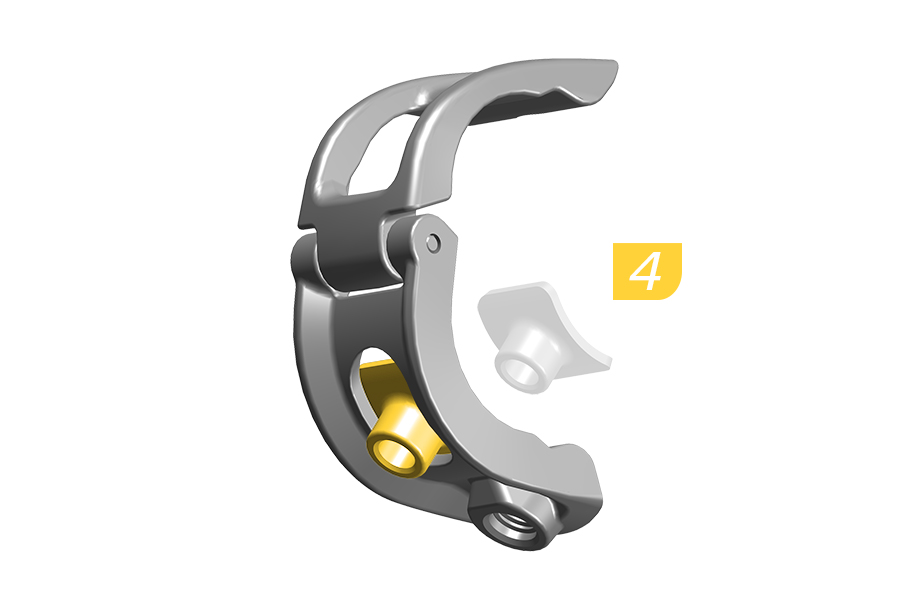

4. Setzen Sie die T-Mutter in die Klemmschelle ein.

5. Trage Montagepaste auf die Innenflächen der Klemmschelle auf.

6. Montieren die Schelle und den Bremshebel lose am Lenker.

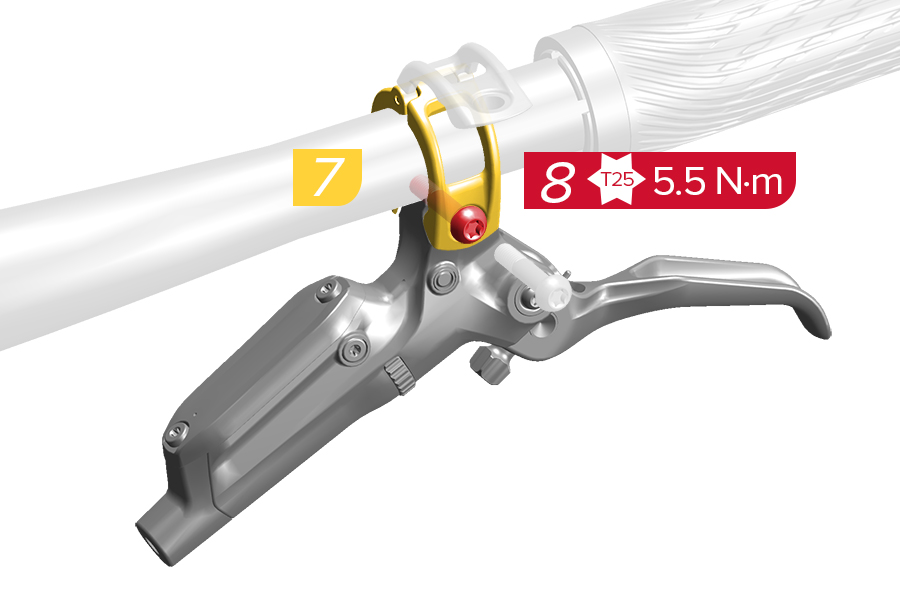

7. Fixiere die Schelle um den Lenker und auf dem Bremshebel.

8. Ziehe die Klemmschraube an.

9. Montieren Sie die geschlitzte Unterlegscheibe an der Klemmschelle.

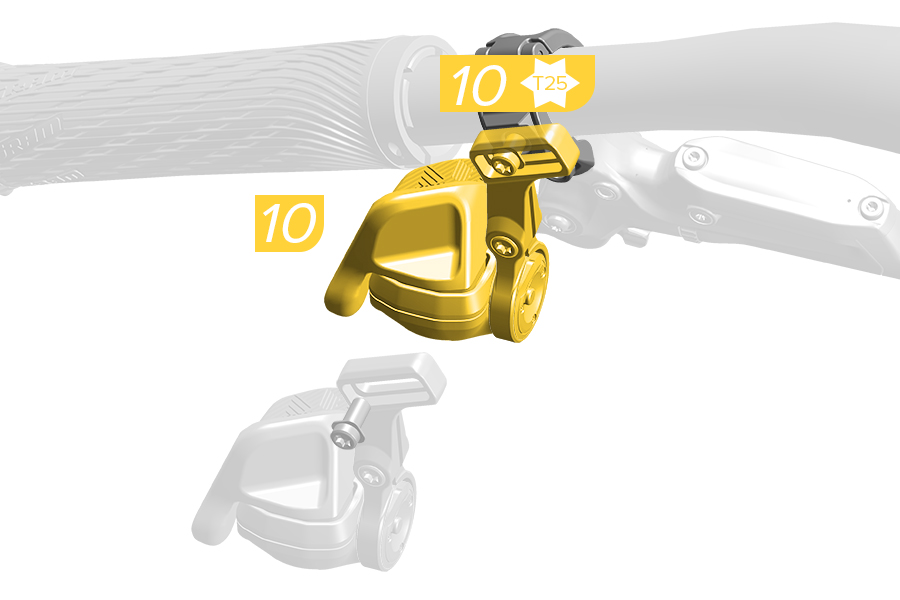

10. Montiere den Ausleger und den SRAM AXS-Pod-Controller auf der geschlitzten Unterlegscheibe. Bringe die Schraube an und ziehe sie lose fest; ziehe sie nicht mit dem vorgegebenen Drehmoment an.

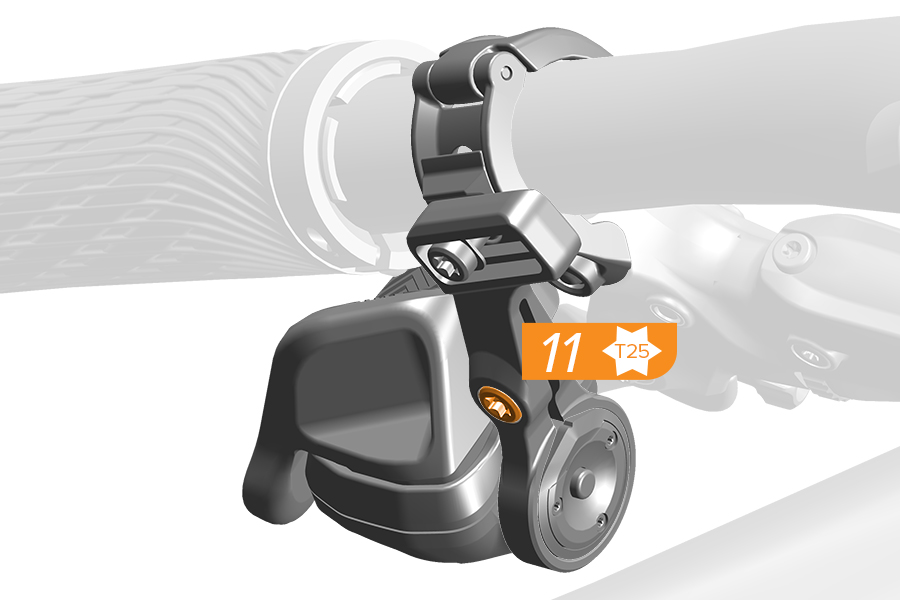

11. Löse die Auslegerschraube.

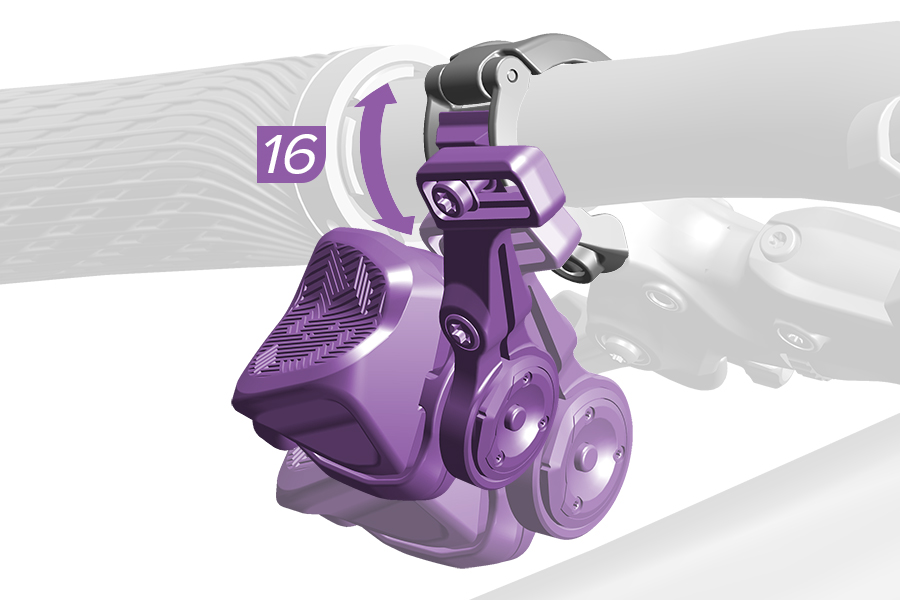

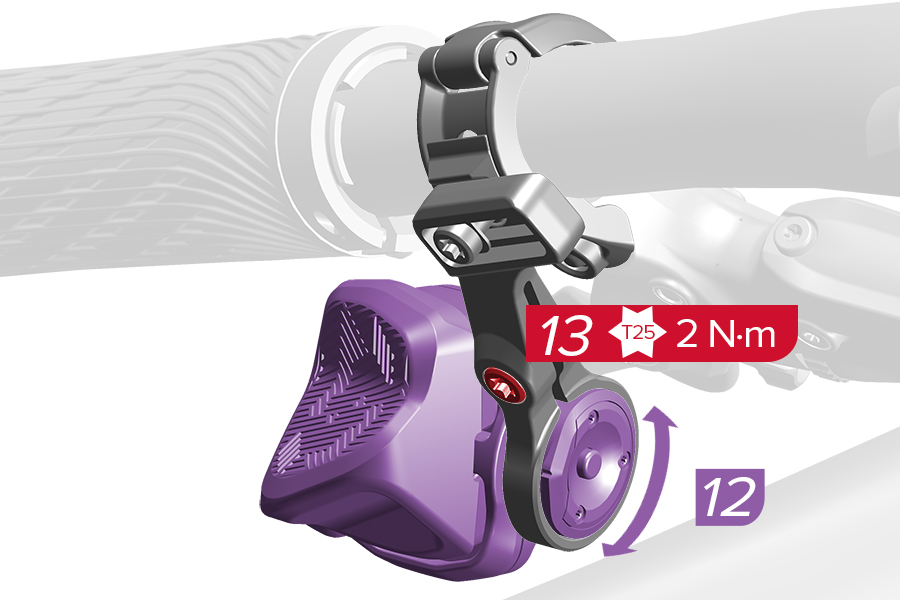

12. Drehe den SRAM AXS-Pod-Controller im Ausleger in den gewünschten Winkel.

13. Ziehe die Auslegerklemmschraube fest.

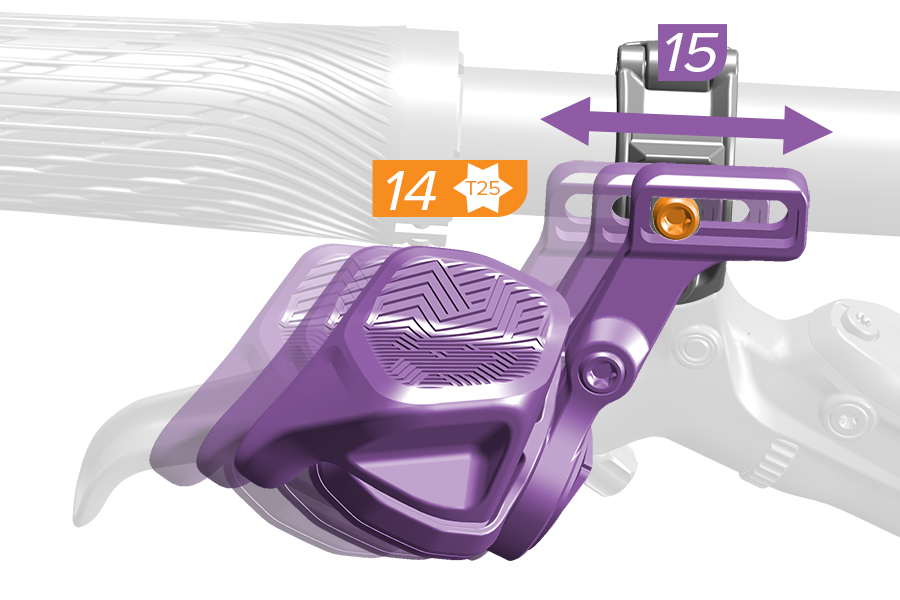

14. Löse die Auslegerbefestigungsschraube.

15. Schiebe den Ausleger horizontal in die gewünschte Position.

16. Schiebe den Ausleger senkrecht in die gewünschte Position.

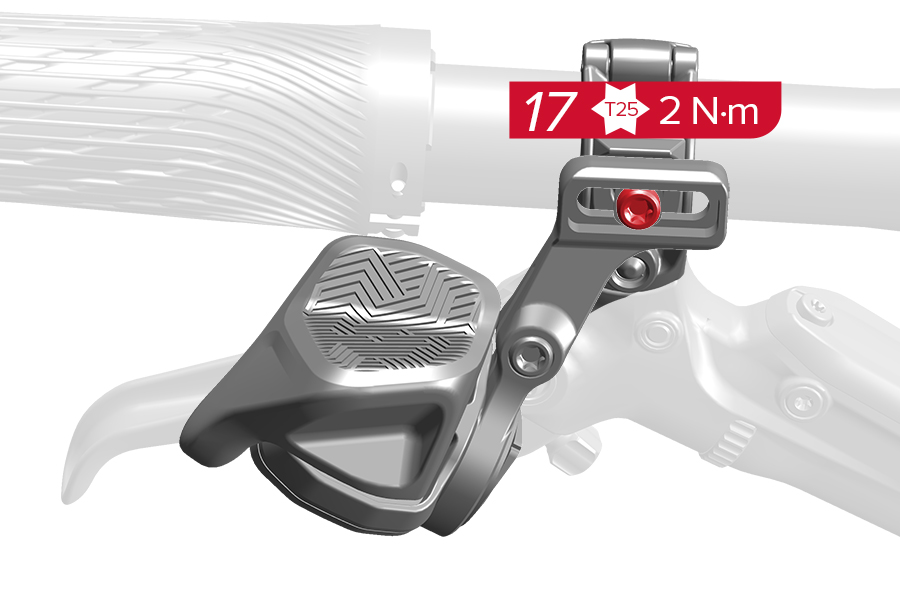

17. Halte den Ausleger in Position und ziehe die Schraube mit dem vorgegebenen Drehmoment an.

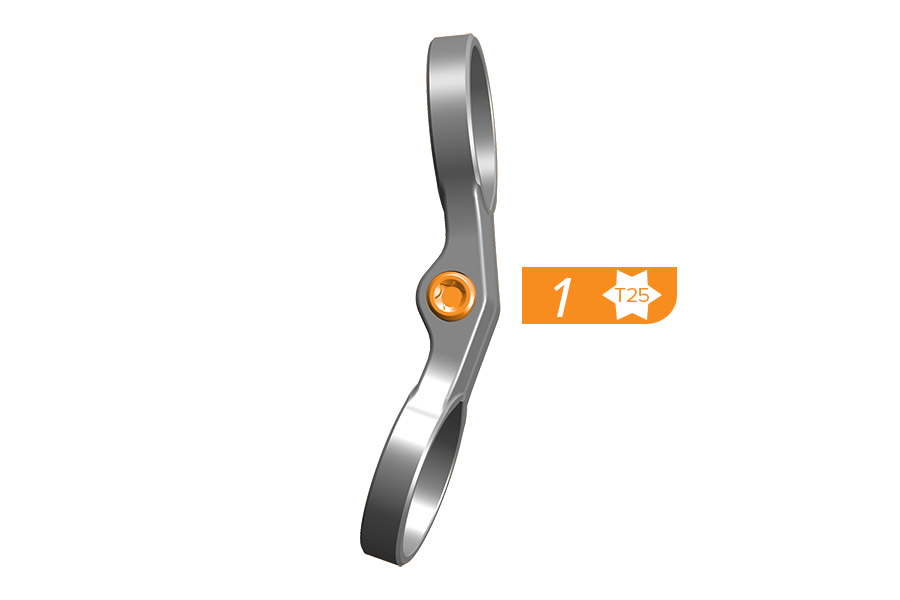

1. Lösen Sie die Klemmschraube.

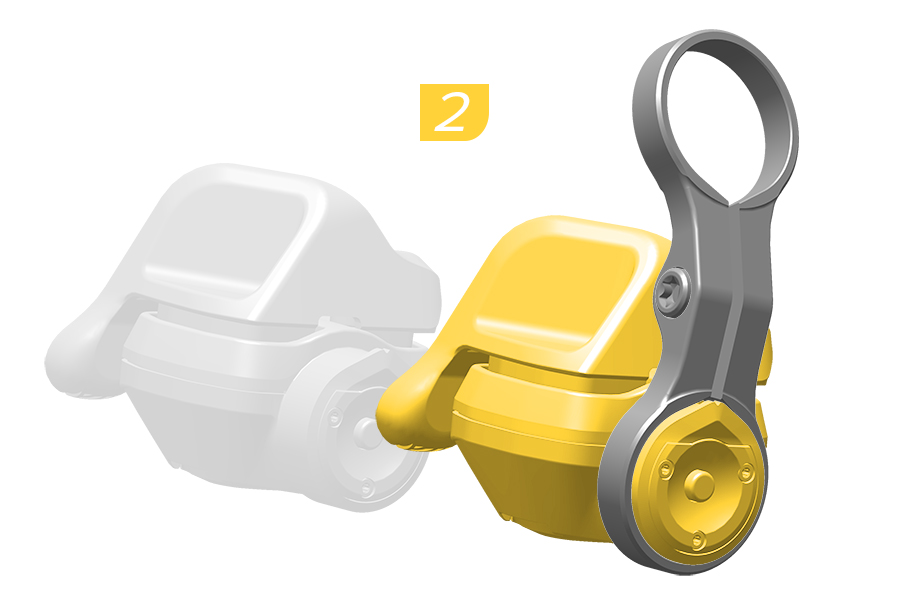

2. Montiere den SRAM AXS-Pod-Controller so, dass die Pfeilspitze (A) an dem offenen Schlitz in der Klemmschelle ausgerichtet ist.

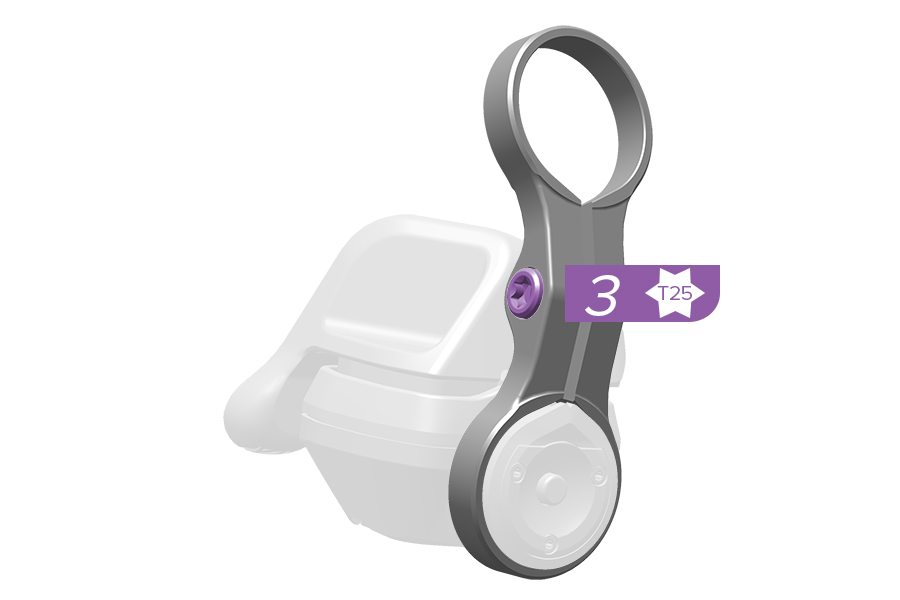

3. Ziehe die Klemmschraube gerade fest genug an, dass sich der SRAM AXS-Pod-Controller nicht dreht.

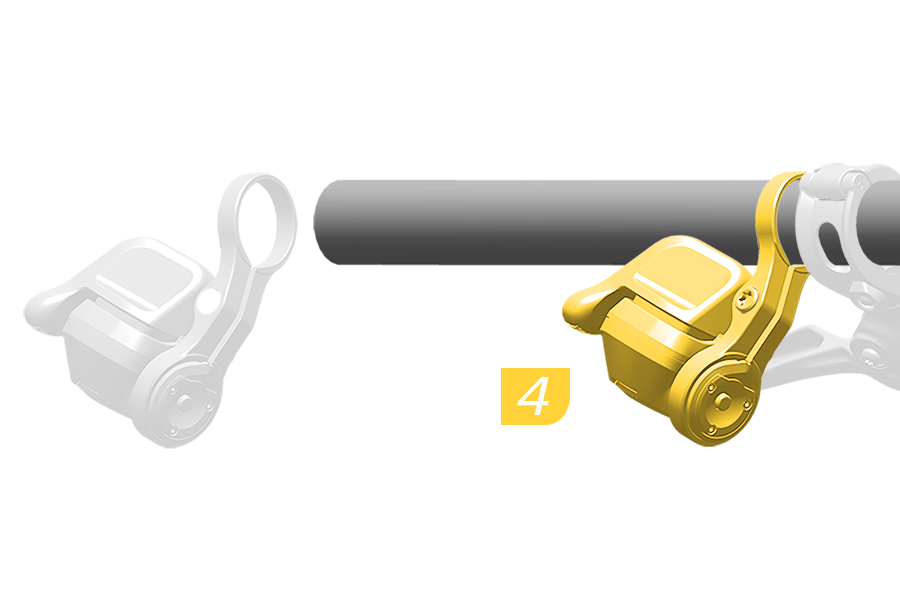

4. Montiere die separate Klemmschelle lose am Lenker.

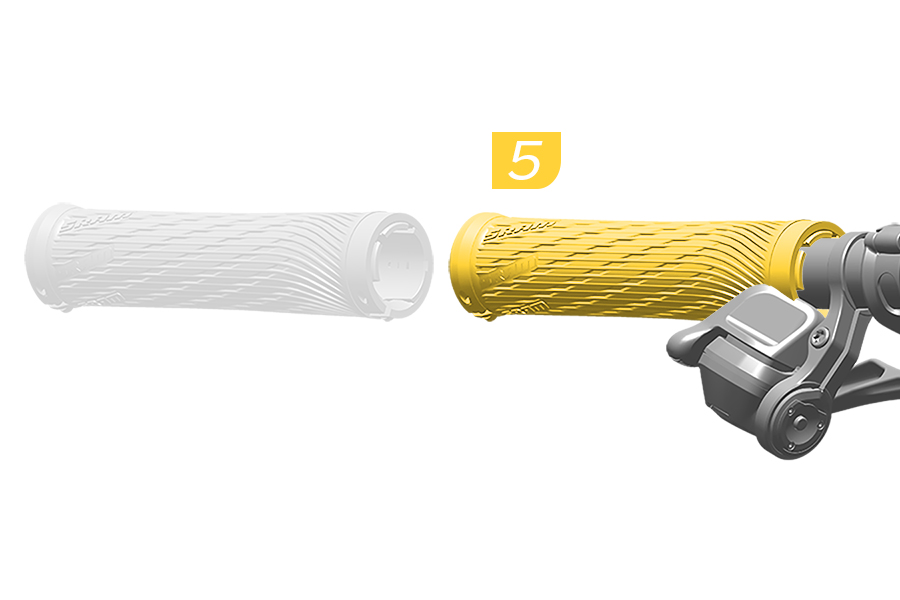

5. 'Montiere den Griff gemäß den Anweisungen des Herstellers.

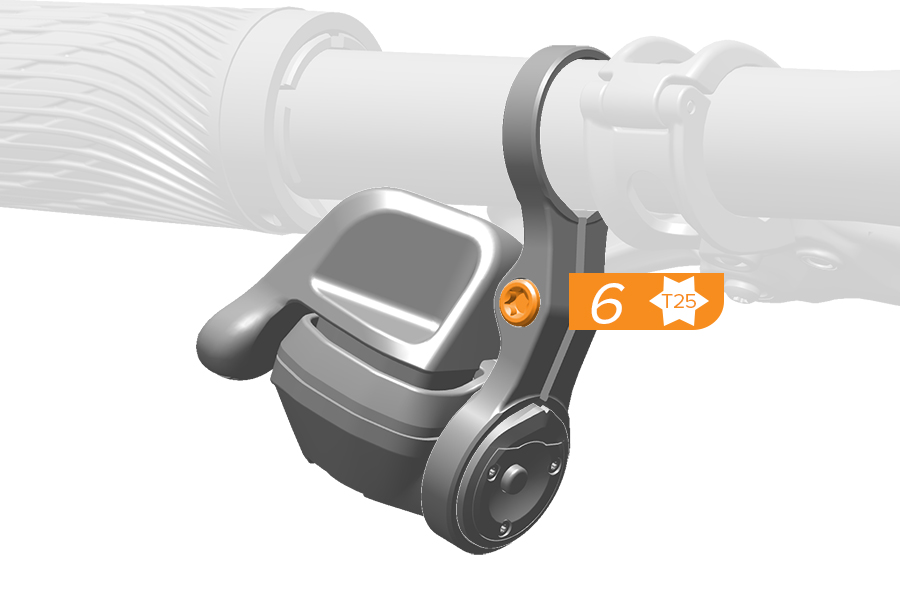

6. Lösen Sie die Klemmschraube.

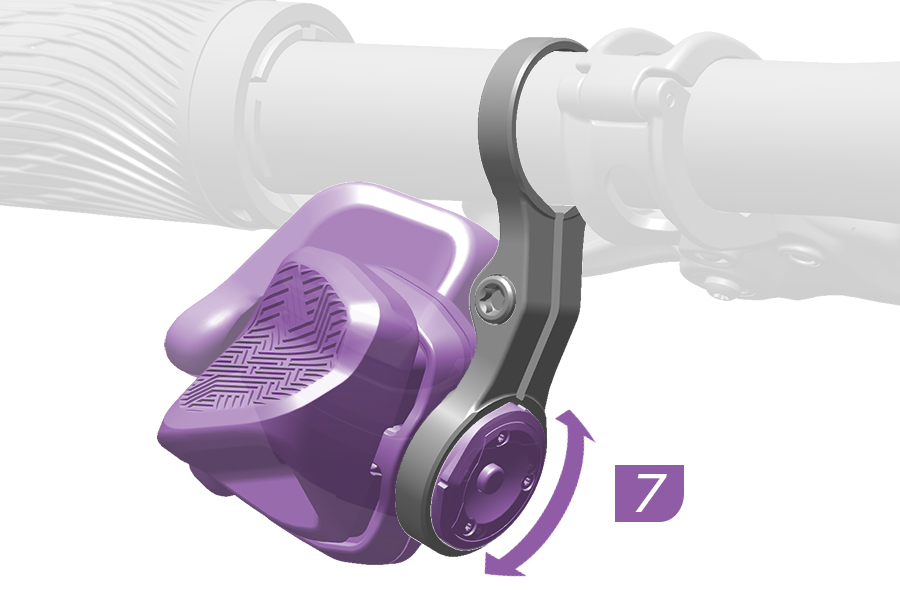

7. Drehe den SRAM AXS-Pod-Controller in der Schelle in den gewünschten Winkel.

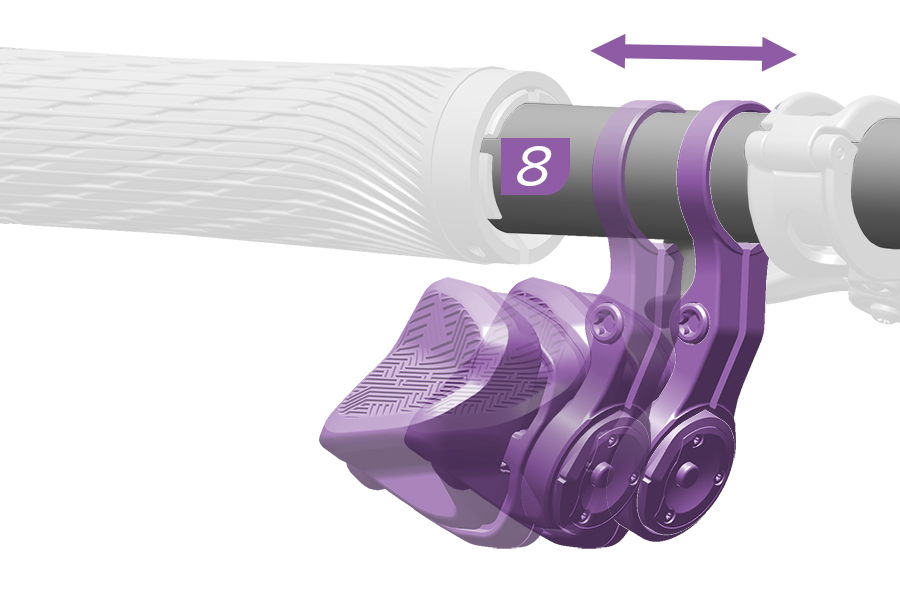

8. Schiebe den Ausleger am Lenker horizontal in die gewünschte Position.

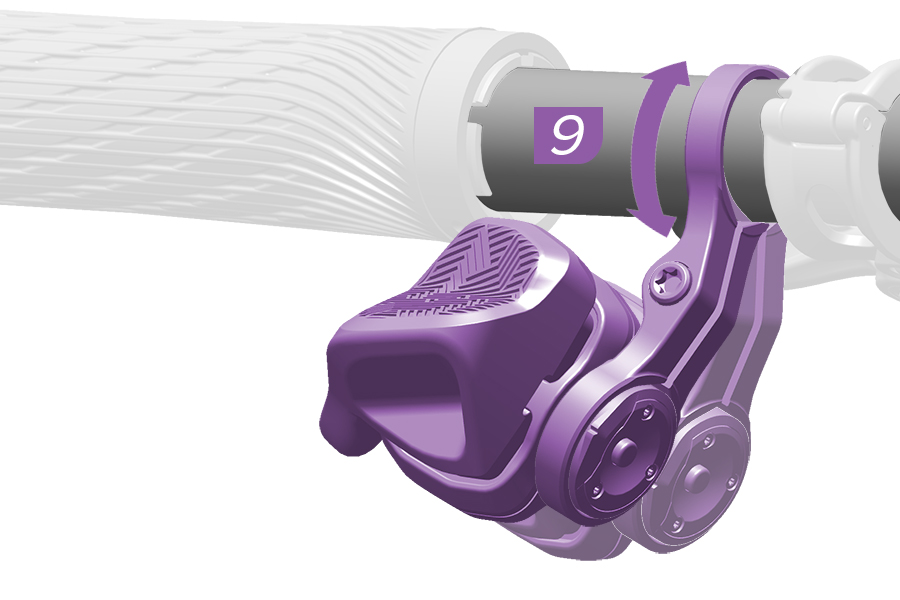

9. Drehe den Ausleger am Lenker in die gewünschte Position.

10. Halte den SRAM AXS-Pod-Controller und den Ausleger in Position, und ziehe dann die Auslegerklemmschraube mit dem vorgegebenen Drehmoment an.

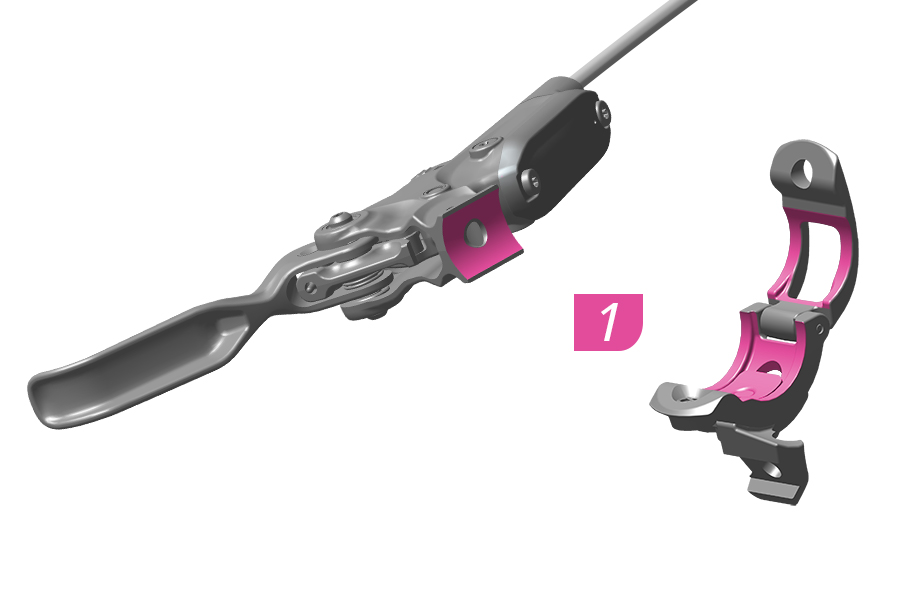

1. Trage Montagepaste auf den Bremshebel und die Schelle auf.

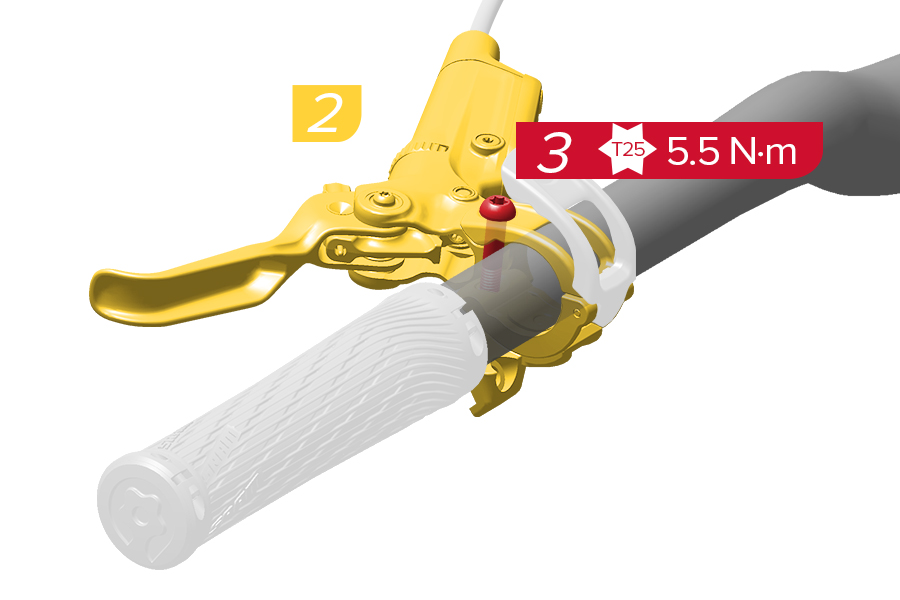

2–3. Bringe den Bremshebel und die Schelle an, und ziehe die Klemmschraube mit dem vorgegebenen Drehmoment an.

4. Entferne die Dummy-Schraube.

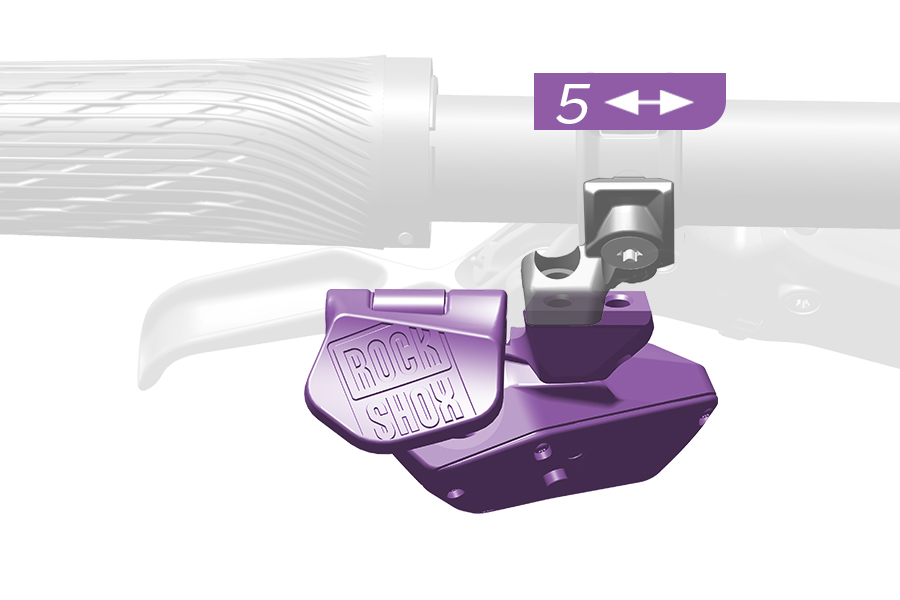

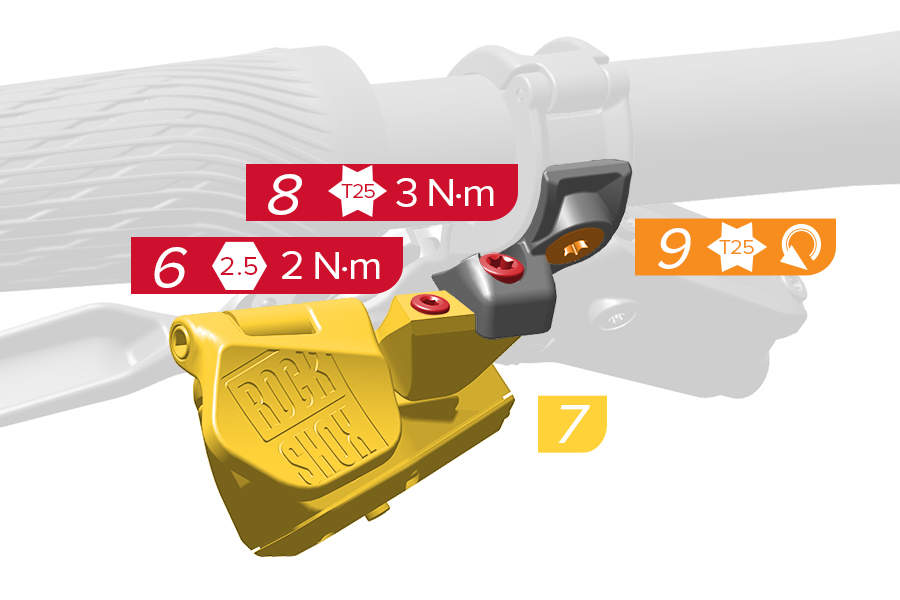

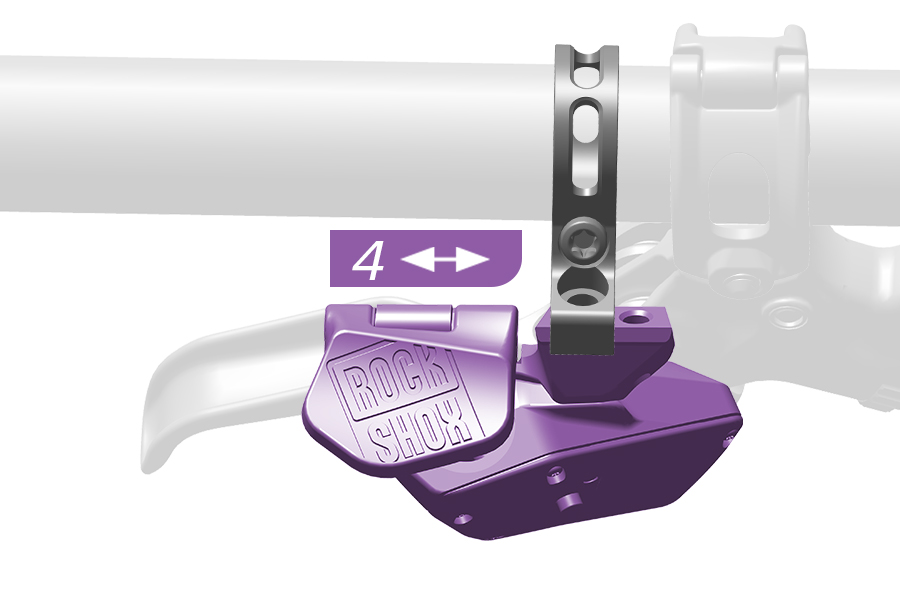

5. Positioniere den RockShox AXS-Controller innen oder außen.

6. Bringe die Dummy-Schraube an und ziehe sie mit dem vorgegebenen Drehmoment an.

7. Bringe den RockShox AXS-Controller und die Schraube an.

8. Ziehe die Schraube des RockShox AXS-Controllers mit dem vorgegebenen Drehmoment an.

9. Löse die Schraube der MMX-Befestigung.

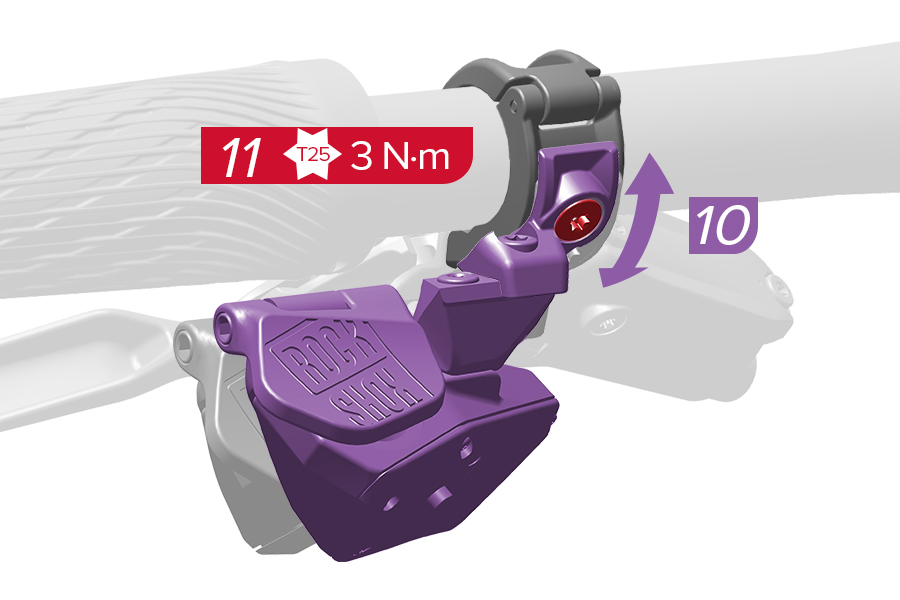

10. Stelle den RockShox AXS-Controller senkrecht auf die gewünschte Position ein.

11. Ziehe die MMX-Befestigungsschraube mit dem vorgegebenen Drehmoment an.

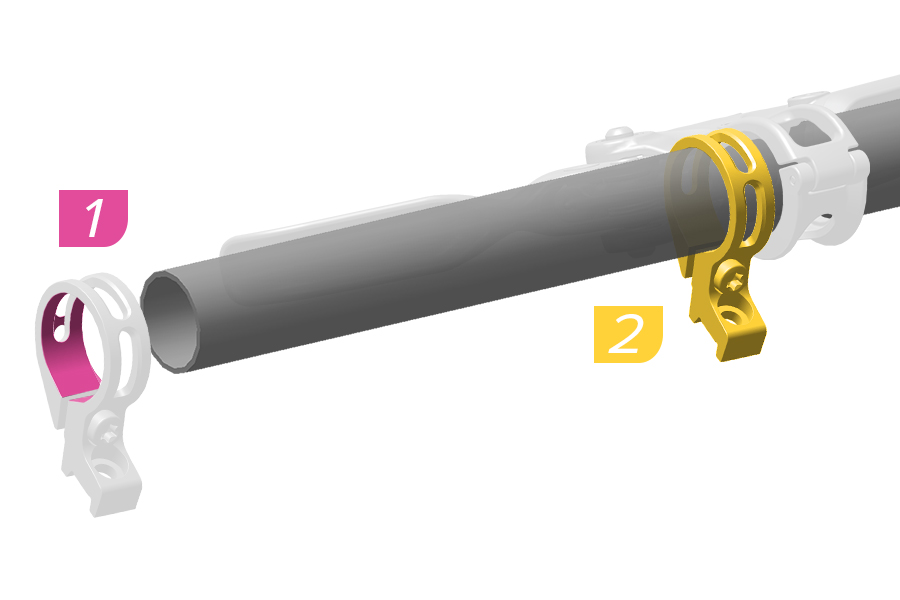

1. Trage Montagepaste auf die separate Klemmschelle auf.

2. Montiere die separate Klemmschelle am Lenker.

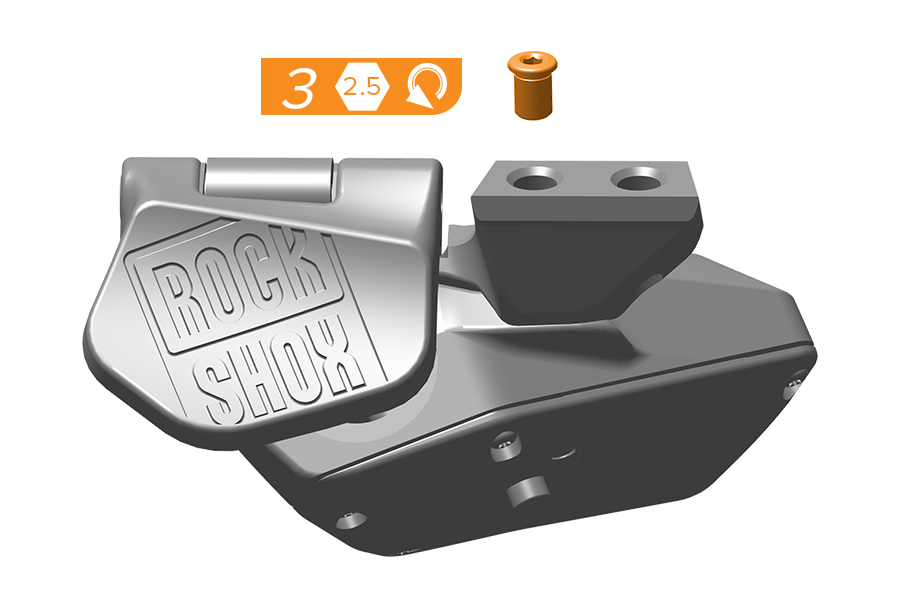

3. Entferne die Dummy-Schraube.

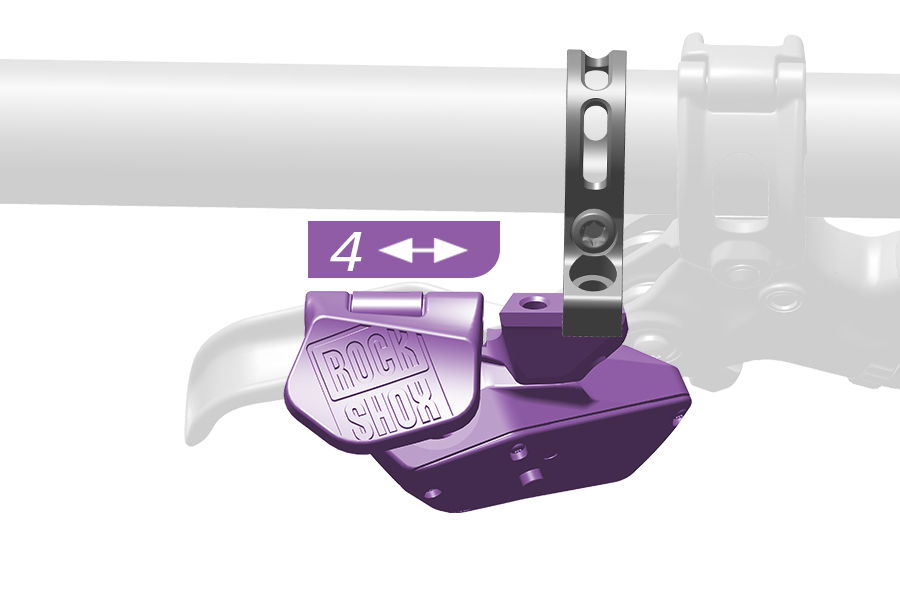

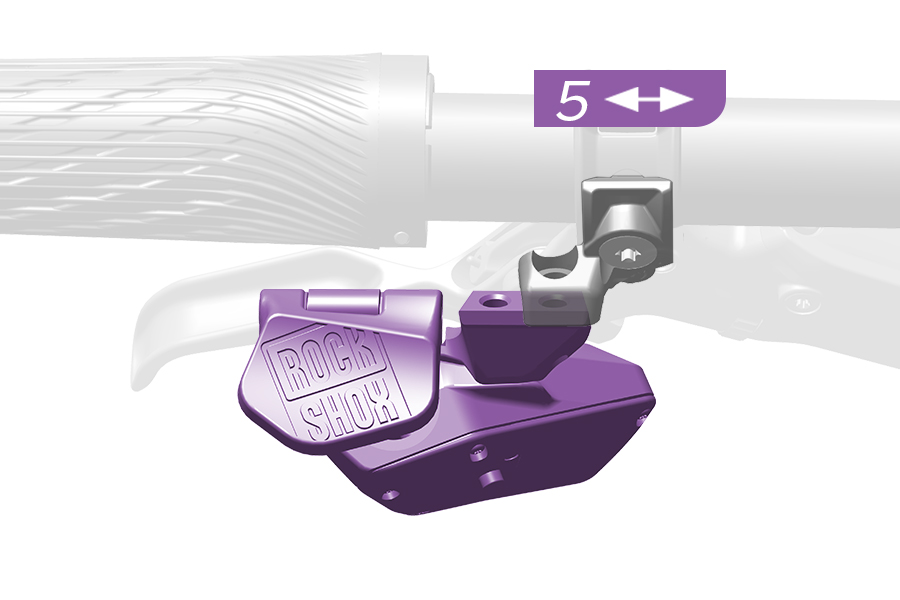

4. Positioniere den RockShox AXS-Controller innen oder außen.

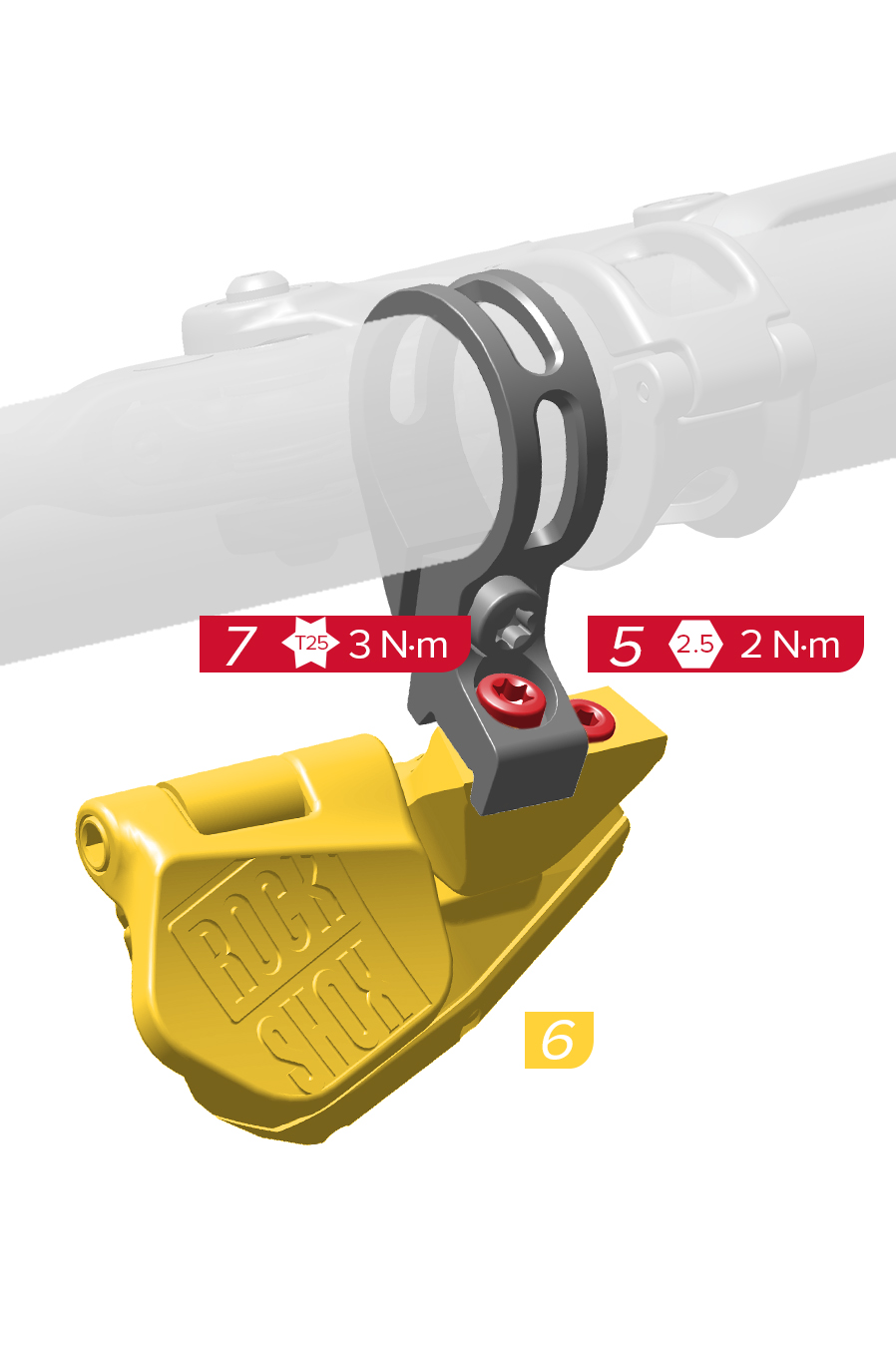

5. Bringe die Dummy-Schraube an und ziehe sie mit dem vorgegebenen Drehmoment an.

6. Bringe den RockShox AXS-Controller und die Schraube an.

7. Ziehe den RockShox AXS-Controller mit dem vorgegebenen Drehmoment fest.

8. Stelle den RockShox AXS-Controller senkrecht auf die gewünschte Position ein.

9. Ziehe die Schraube der separaten Klemmschelle mit dem vorgegebenen Drehmoment an.

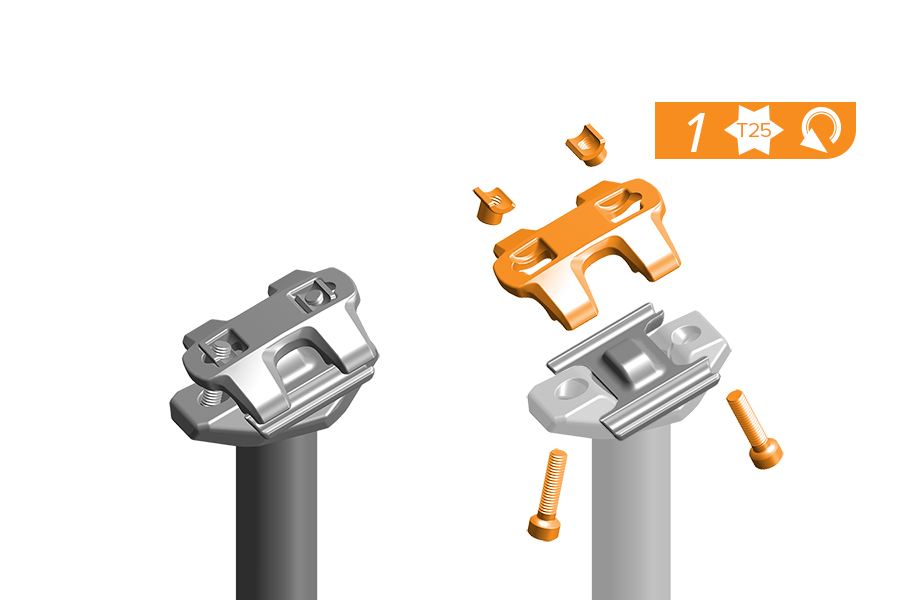

1. Entferne die Sattelklemmschrauben, die Schraubenmuttern und die obere Sattelklemmung.

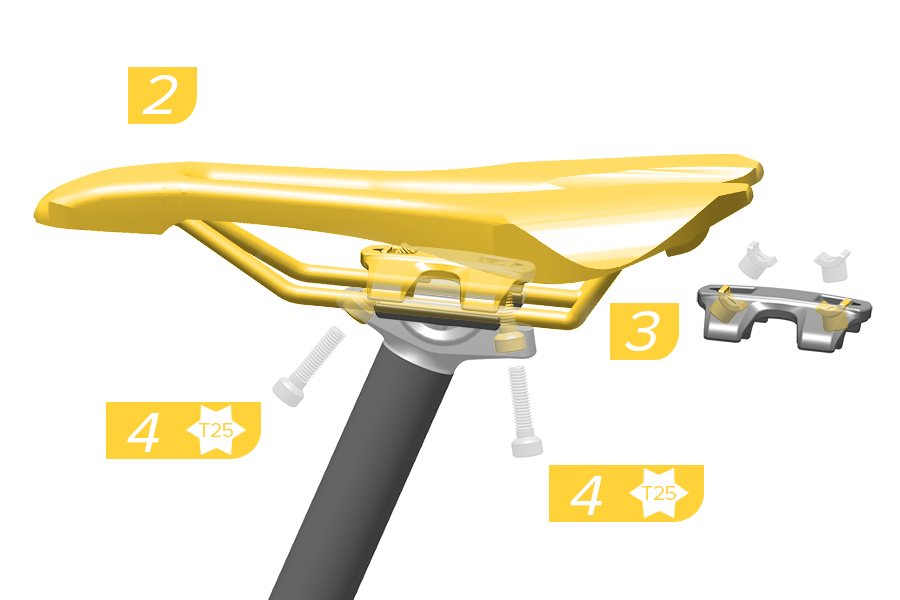

2. Baue den Sattel so ein, dass die Sattelschienen rechtwinklig zu den unteren Schienenklemmungen stehen.

3. Bringe die obere Sattelklemmung und die Schraubenmuttern in der oberen Klemmung an.

4. Bringe die Klemmschrauben an.

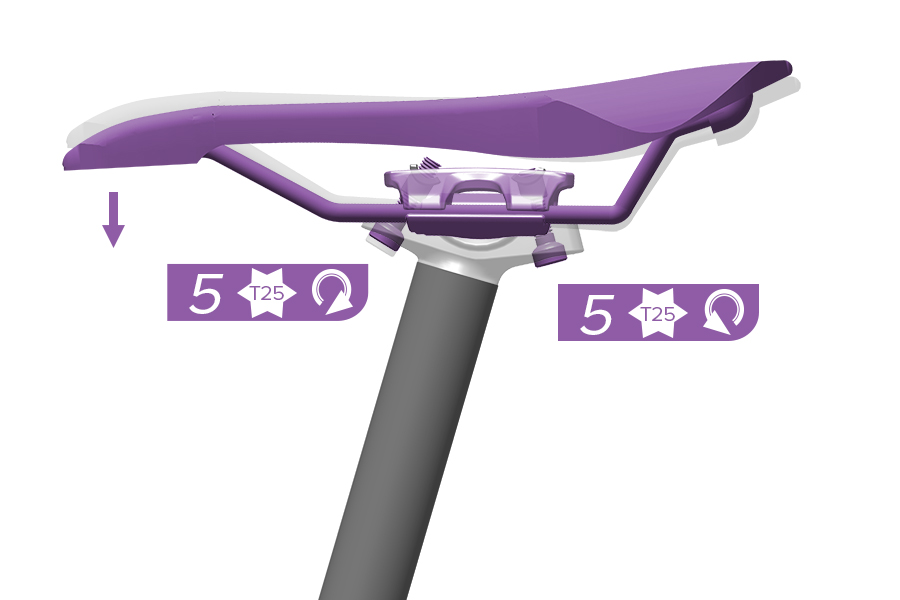

5. Um den Sattel nach unten zu neigen, drehe die vordere Schraube im Uhrzeigersinn und die hintere Schraube gegen den Uhrzeigersinn.

Um den Sattel nach oben zu neigen, drehe die vordere Schraube gegen den Uhrzeigersinn und die hintere Schraube im Uhrzeigersinn.

6. Ziehe alle Schrauben abwechselnd fest, bis das vorgegebene Anzugsmoment erreicht ist.

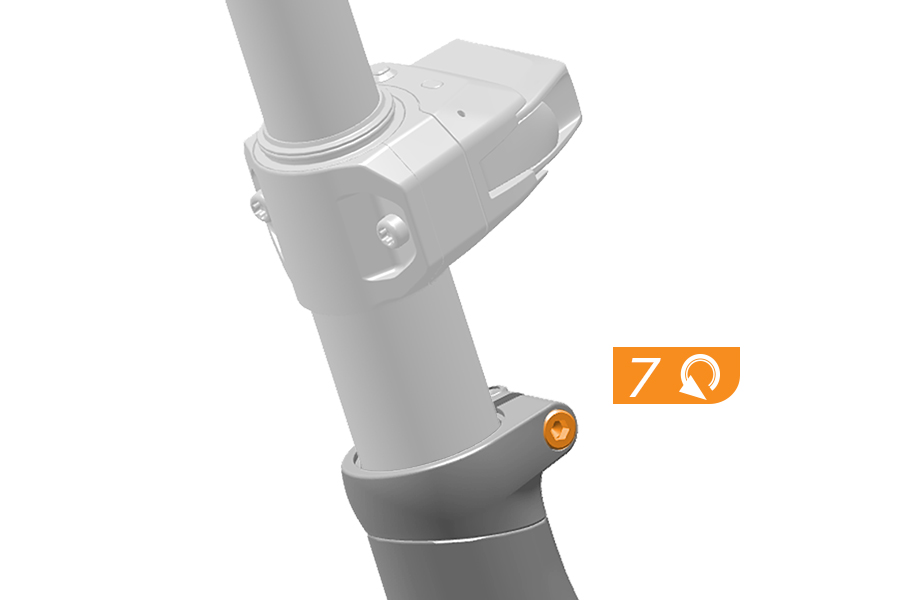

7. Löse die Schraube des Sattelstützen-Klemmrings.

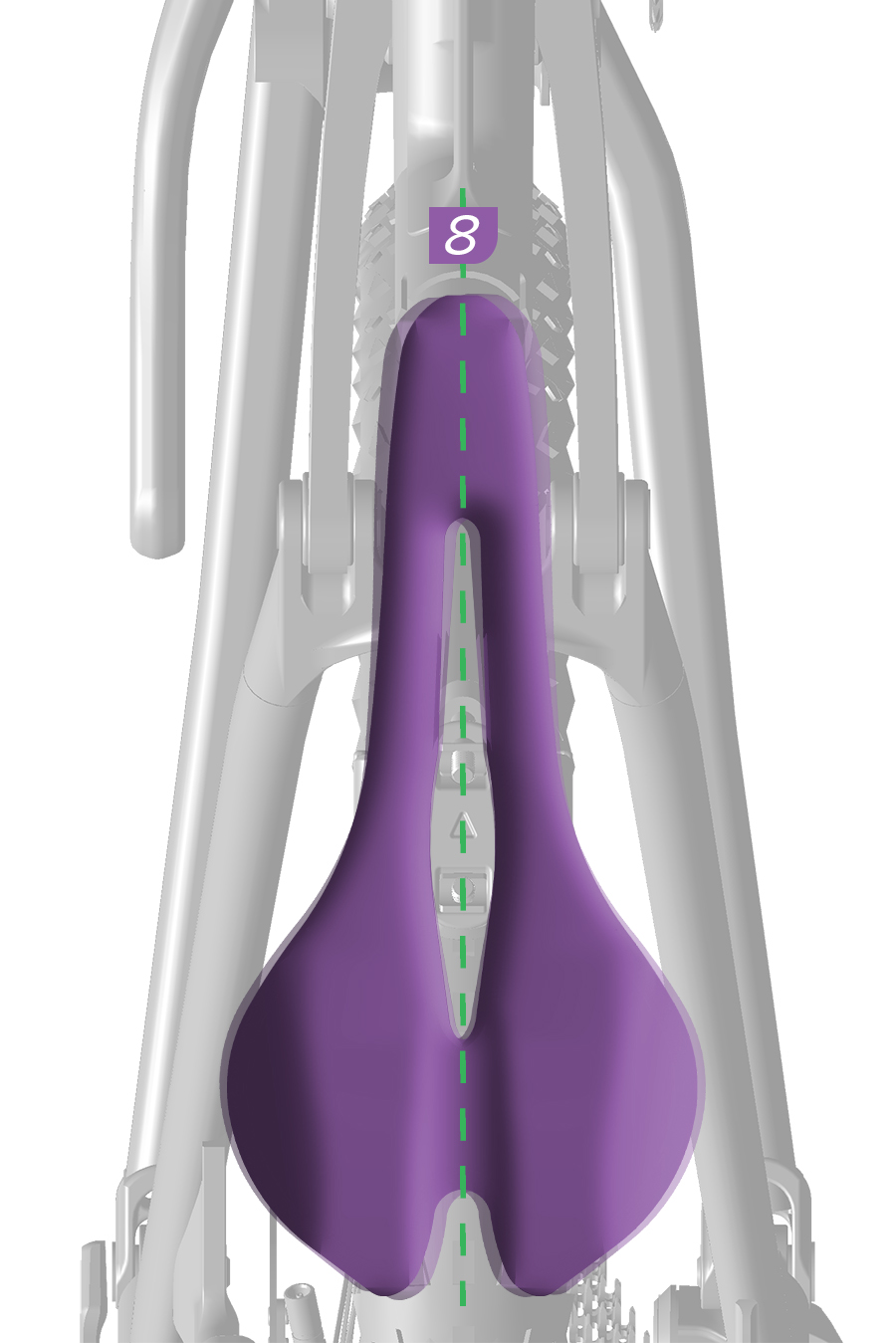

8. Richte den Sattel mittig aus.

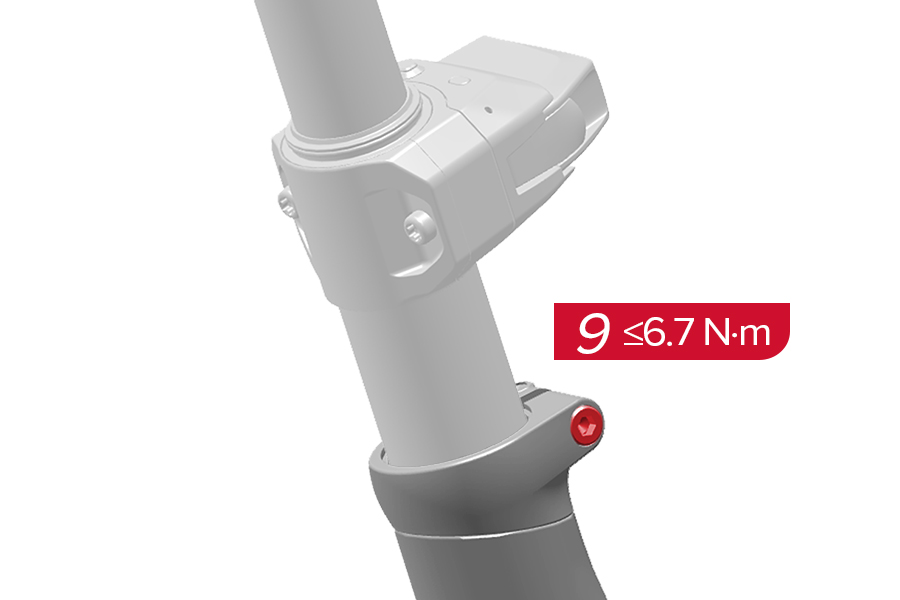

9. Ziehe die Sattelstützenklemmung wie vom Rahmenhersteller vorgegeben oder auf maximal 6,7 N•m an (der geringere Wert gilt).'

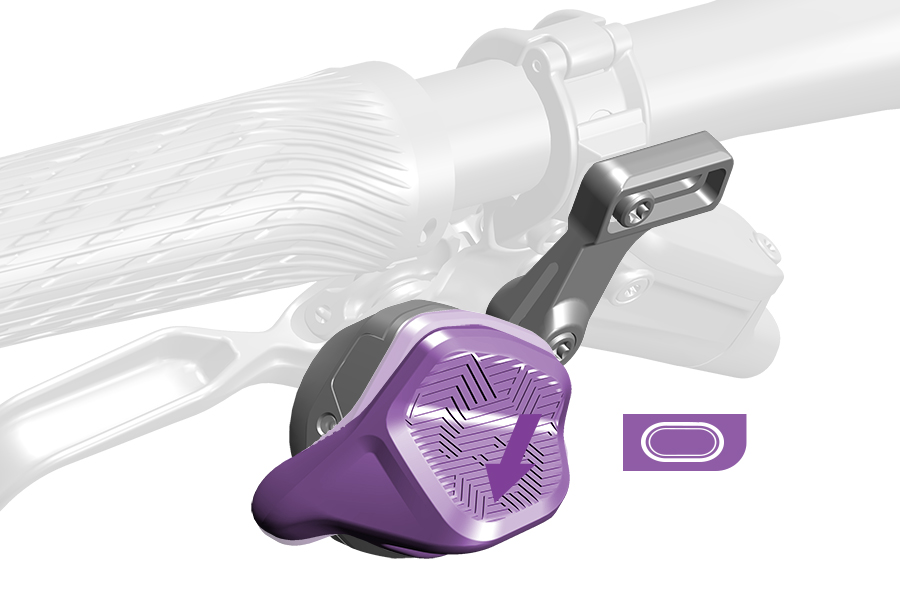

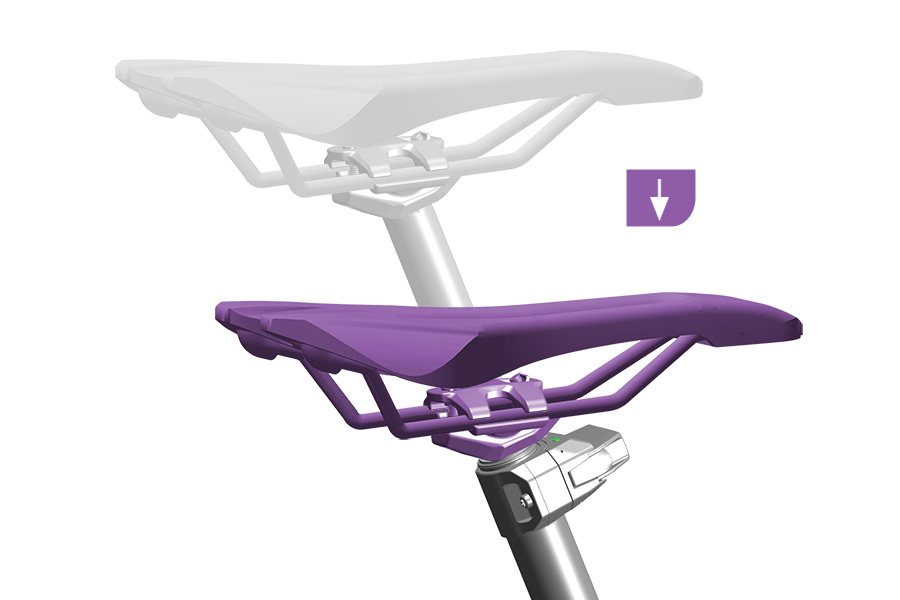

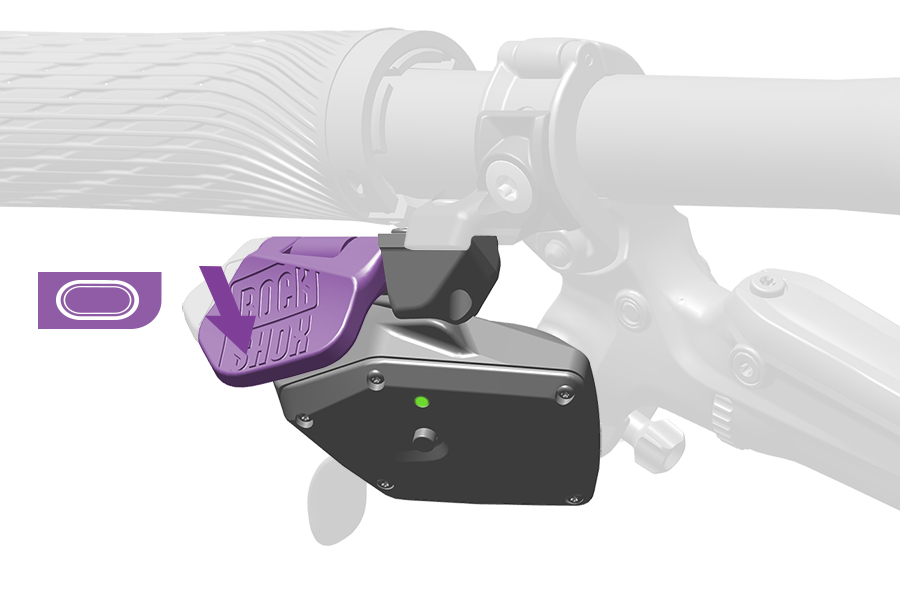

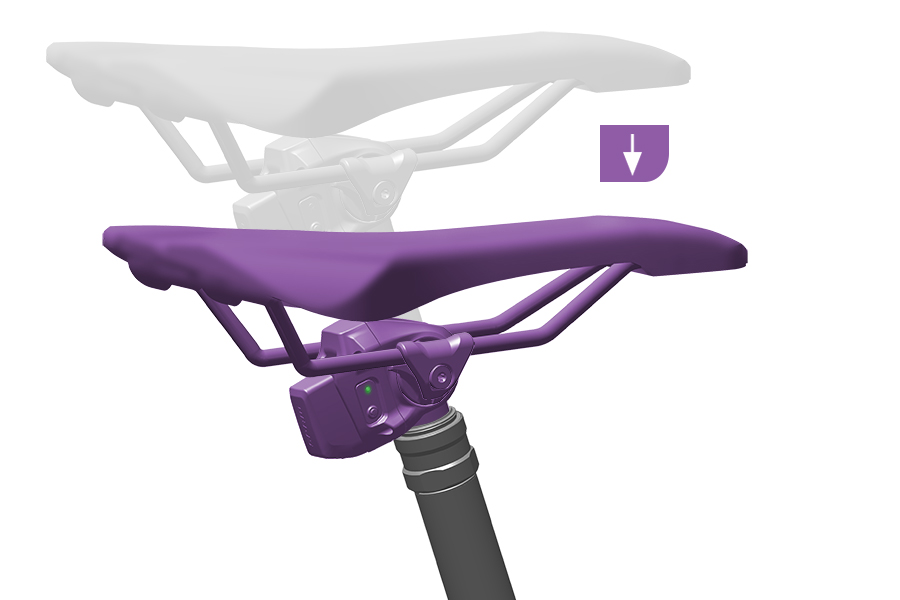

Um die Sattelstütze nach unten zu stellen, halte die AXS-Controller-Taste oder -Wippe gedrückt, sodass die Sattelstütze durch dein Körpergewicht einfedert. Um die Sattelstütze höher zu stellen, entlaste den Sattel, drücke die Wippe am AXS-Controller und lasse sie wieder los.

Du kannst die Sattelstütze in einer beliebigen Position innerhalb des Verstellbereichs feststellen, indem du die AXS-Controller-Taste oder -Wippe auf der gewünschten Höhe loslässt.

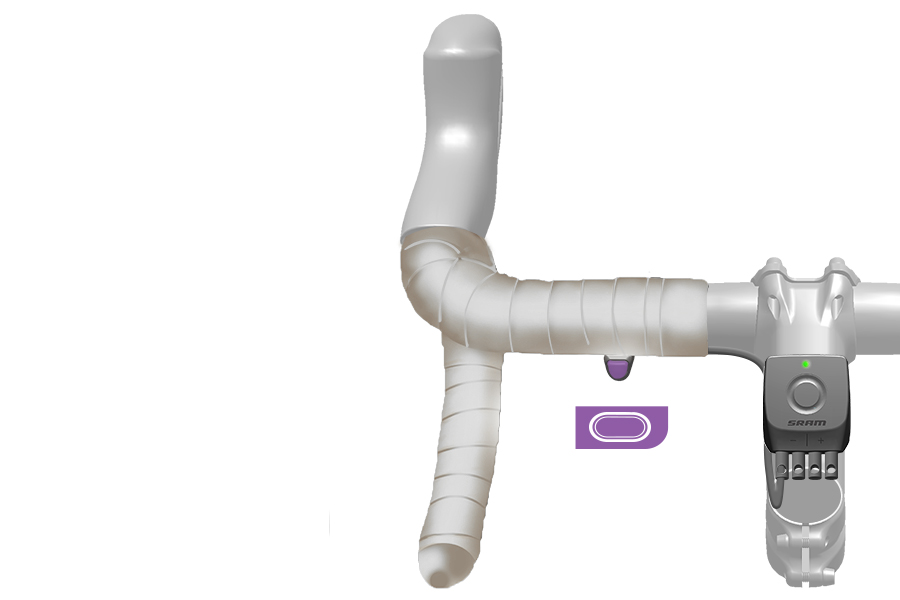

Wenn der Sattelstütze in der SRAM AXS-App SRAM AXS Rennrad-Schaltbremshebel zugewiesen wurden und Sie die Sattelstütze nach unten stellen möchten, halten Sie beide Schaltwippen gleichzeitig gedrückt, sodass die Sattelstütze durch Ihr Körpergewicht zusammengedrückt wird. Um die Sattelstütze höher zu stellen, entlasten Sie den Sattel, drücken Sie gleichzeitig beide Schaltwippen und lassen Sie sie wieder los.

Sie können die Sattelstütze in einer beliebigen Position innerhalb des Verstellbereichs feststellen, indem Sie die Schaltwippen auf der gewünschten Höhe loslassen.

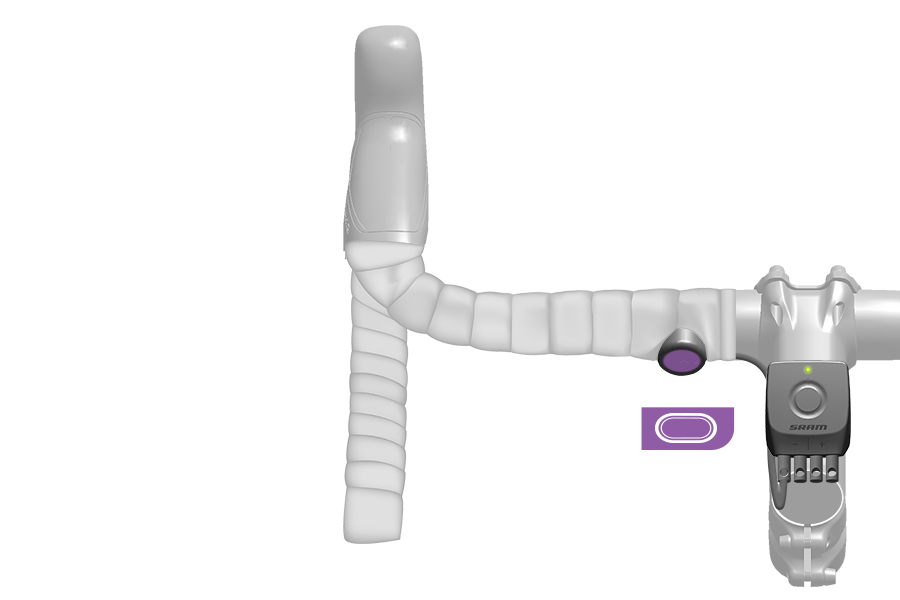

Um die Sattelstütze nach unten zu stellen, halten Sie den Blip oder die MultiClic-Taste gedrückt, sodass die Sattelstütze durch Ihr Körpergewicht zusammengedrückt wird.

Um die Sattelstütze höher zu stellen, entlasten Sie den Sattel, drücken Sie den Blip oder die MultiClic-Taste und lassen Sie ihn/sie wieder los.

Sie können die Sattelstütze in einer beliebigen Position innerhalb des Verstellbereichs feststellen, indem Sie den Blip oder die MultiClic-Taste auf der gewünschten Höhe loslassen.

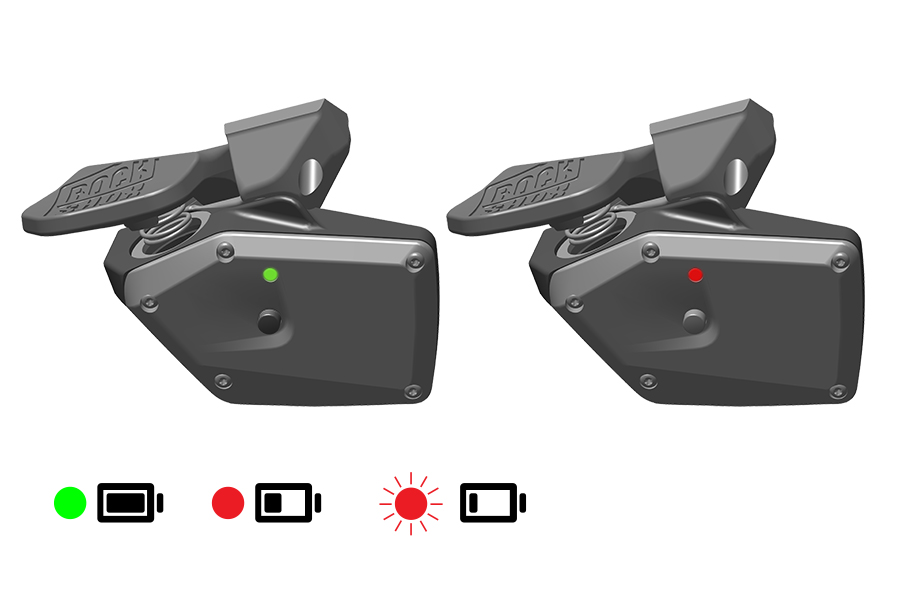

Wenn die Batterie der RockShox AXS-Steuerung im Gebrauch entladen ist, kann die AXS-Taste an der Sattelstütze verwendet werden, um die Sattelstütze höher oder niedriger zu stellen.

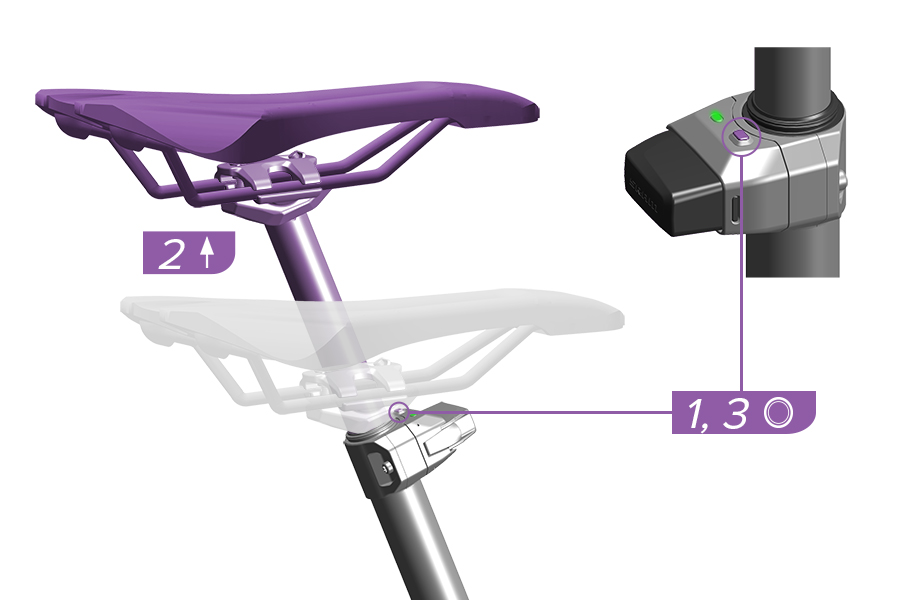

1–2. Um die Sattelstütze höher zu stellen, umfasse den Sattel mit der Hand, drücke die AXS-Taste an der Sattelstütze einmal und lass sie wieder los.

3. Drücke die AXS-Taste an der Sattelstütze noch einmal und lass sie wieder los, um die Sattelstütze in der gewünschten ausgezogenen Position zu fixieren. Setze dich nicht auf den Sattel, bevor du die AXS-Taste das zweite Mal drückst.

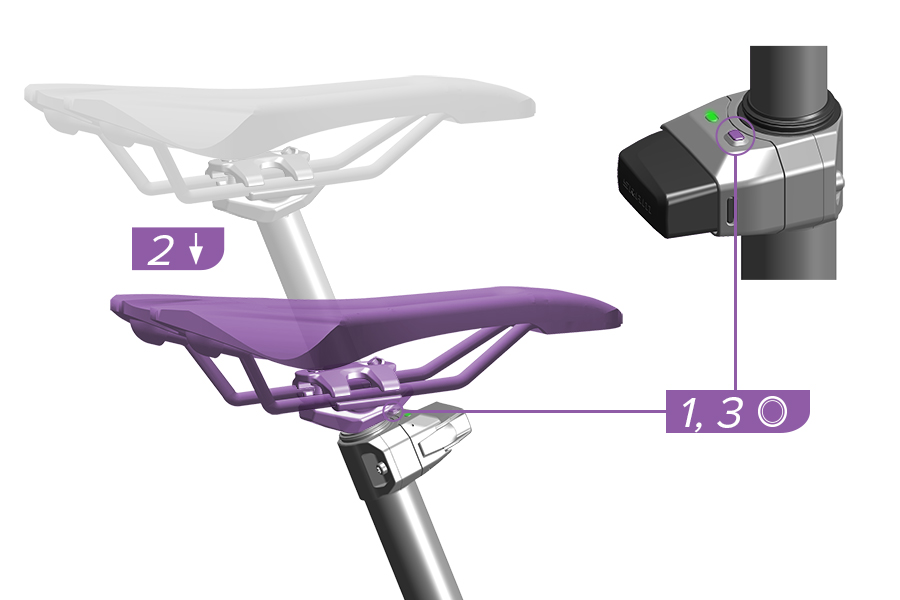

1–2. Um die Sattelstütze niedriger zu stellen, drücke die AXS-Taste an der Sattelstütze einmal und lasse sie wieder los, und drücke dann den Sattel mit der Hand nach unten.

3. Höre an der gewünschten eingefahrenen Position auf, den Sattel nach unten zu drücken. Drücke die AXS-Taste an der Sattelstütze noch einmal und lass sie wieder los, um die Sattelstütze in dieser Position zu fixieren. Nimm den Druck nicht vom Sattel, bevor du die AXS-Taste das zweite Mal drückst.

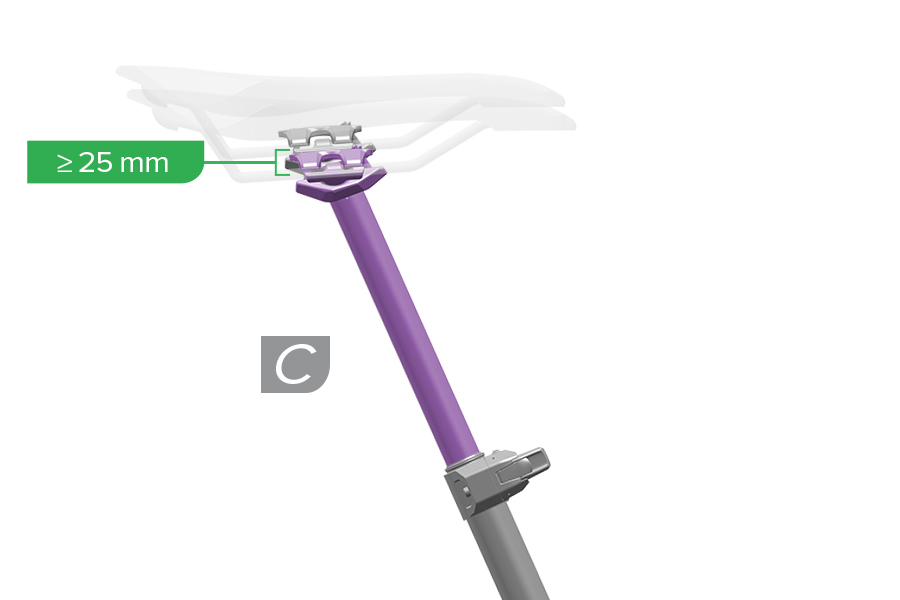

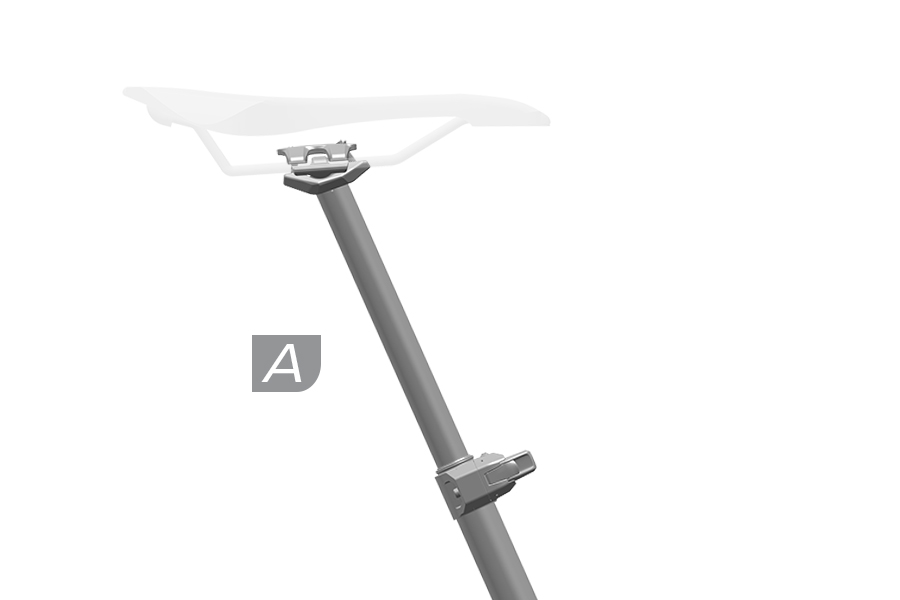

ActiveRide-Technologie: Eine vollständig ausgefahrene (A) Reverb AXS B1 (SP-RVB-AXS-B1) verhält sich wie eine starre Sattelstütze.

Für mehr Nachgiebigkeit und Komfort in rauem Gelände wird ActiveRide aktiviert, wenn die Sattelstütze aus der vollständig ausgefahrenen Position abgesenkt wird.

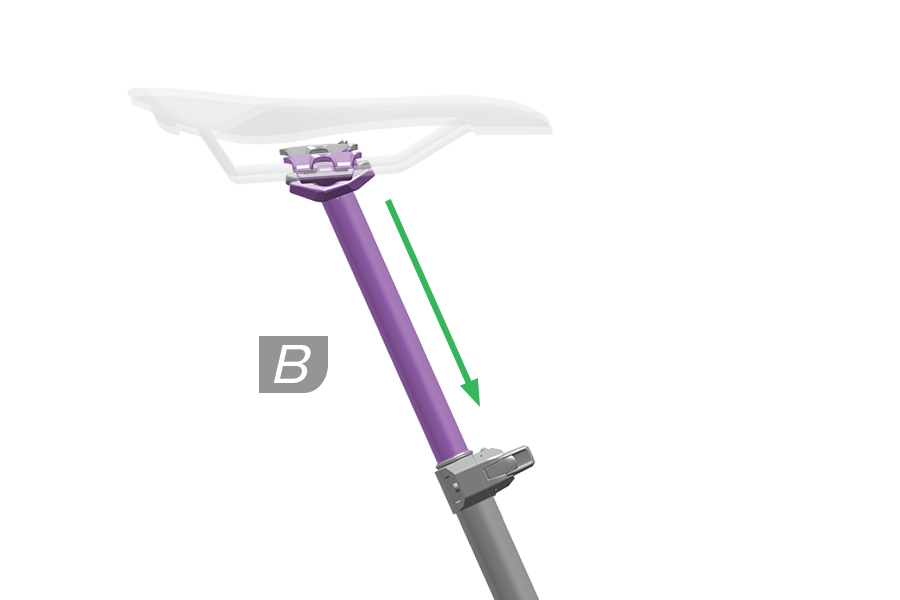

Wenn sie aus der vollständig ausgefahrenen Position abgesenkt wurde (B), kann die Sattelstütze in rauem Gelände durch das Fahrergewicht bis zu 25 mm (C) einfedern.

Der Luftdruck kann mithilfe einer Dämpferpumpe erhöht oder gesenkt werden, um die Einfedernachgiebigkeit oder -bewegung an die Vorlieben des Fahrers anzupassen.'

Reduziere den Luftdruck, um die zum vollständigen Zusammendrücken der Sattelstütze erforderliche Einfederkraft zu verringern, wenn der AXS-Controller betätigt wird, und für stärkeres Einfedern der Sattelstütze zu sorgen, wenn sie unterhalb des Ausfederanschlags positioniert ist und ActiveRide aktiviert ist, sowie die Steifigkeit der Sattelstütze am Ausfederanschlag zu verringern. Die Verfahren werden unter 'ActiveRide – Luftdruck einstellen' erläutert.

Wenn die vollständig ausgefahrene Sattelstütze einfedert, wenn du auf dem Sattel sitzt, erhöhe den Luftdruck, bis die Sattelstütze nicht mehr einfedert, wenn du auf dem Sattel sitzt.

Stelle sicher, dass die Sattelstütze im Rahmen nicht rutscht.

Stelle sicher, dass die Sattelstreben in der Sattelklemmung nicht rutschen.

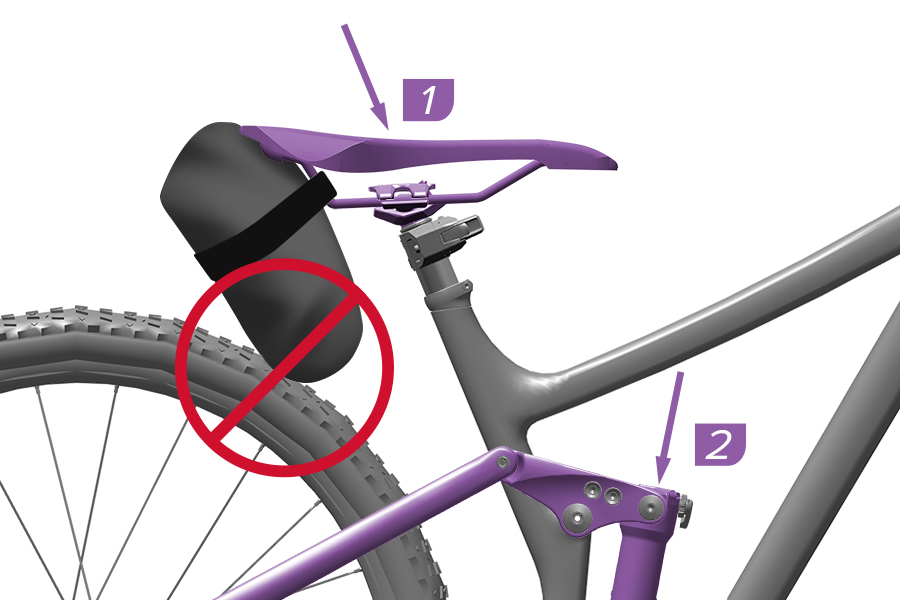

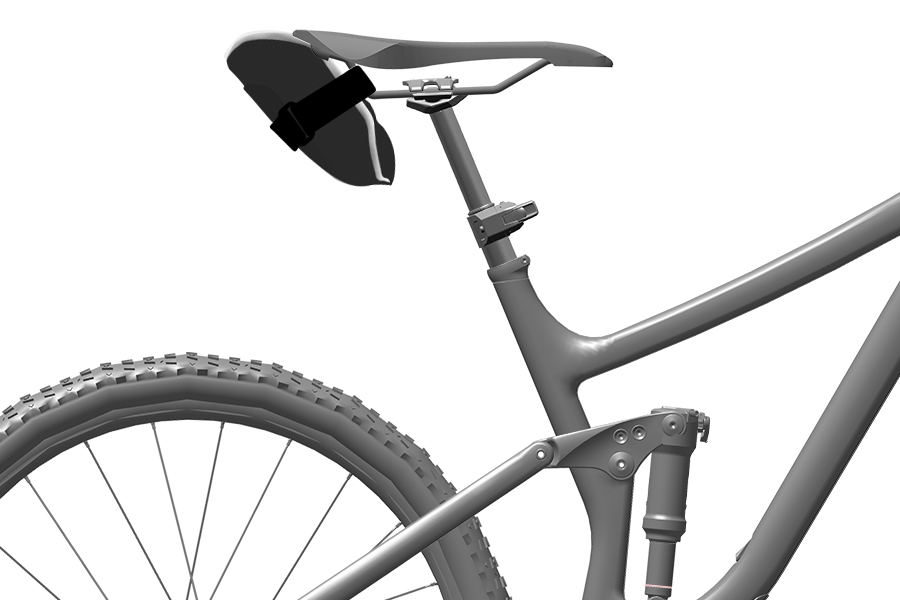

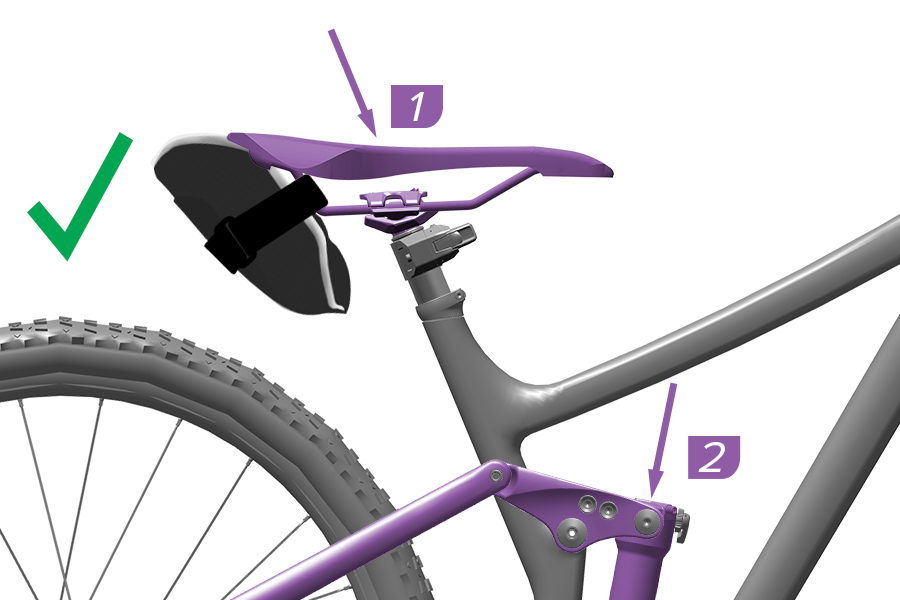

Vollfederung:

1. Stelle den Sattel nach unten.

2. Federe die Hinterbaudämpfung vollständig ein und prüfe, dass die Satteltasche den Hinterreifen nicht berührt.

Wenn ein Teil der Satteltasche das Hinterrad berührt, nimm entsprechende Änderungen vor oder entferne die Satteltasche.

Wenn die Sattelstütze längere Zeit nicht bewegt wird, nimmt die Reibung möglicherweise etwas zu. Das ist normal und gibt sich, wenn die Sattelstütze einige Male durchbewegt wird.

Wenn die Reibung zu stark ist oder nach dem Durchbewegen der Sattelstütze nicht nachlässt, muss die Sattelstütze möglicherweise gereinigt und geschmiert werden.

Die Wartungsintervalle und -verfahren findest du in der Reverb Wartungsanleitung.

Reverb AXS (SP-RVB-AXS-B1) – Wartungsintervalle

**Vor jeder Fahrt: **Schmutz und Ablagerungen entfernen. Obere Sattelstütze auf Kratzer prüfen. Batterieladestände prüfen.

1 Jahr, 300 Stunden, 10.000 Betätigungen oder nach Bedarf: Grundwartung

2 Jahre, 600 Stunden oder 20.000 Betätigungen: Komplettwartung

Nähere Informationen findest du in der Reverb AXS (SP-RVB-AXS-B1) Wartungsanleitung.

Die Reverb AXS (SP-RVB-AXS-B1) verfügt über einen 'Wartungsmodus'.

Wartungsverfahren können erst durchgeführt werden, nachdem die Reverb AXS (SP-RVB-AXS-B1) in den Wartungsmodus geschaltet wurde.

Nähere Informationen findest du in der Reverb AXS (SP-RVB-AXS-B1) Wartungsanleitung.

Es wird empfohlen, deine Reverb AXS-Sattelstütze regelmäßig zu reinigen. Wische Schmutz und Ablagerungen mit einem feuchten Tuch ab. Reinige die Komponenten nur mit Seife und Wasser. Spüle die Teile sorgfältig mit Wasser ab und lass sie trocknen.

Lagerbedingungen: Temperatur von -40 °C bis 70 °C (-40 °F bis 158 °F), Feuchtigkeit von 10 % bis 85 %

Betriebsbedingungen: Temperatur von -10 °C bis 40 °C (14 °F bis 104 °F), Feuchtigkeit von 0 % bis 100 %

Lebensdauer: 5 Jahre

Die Verfahren für den Batteriewechsel sind für alle AXS-Controller identisch.

Ersetze die Batterie des AXS-Controllers, wenn die AXS-LED rot leuchtet.

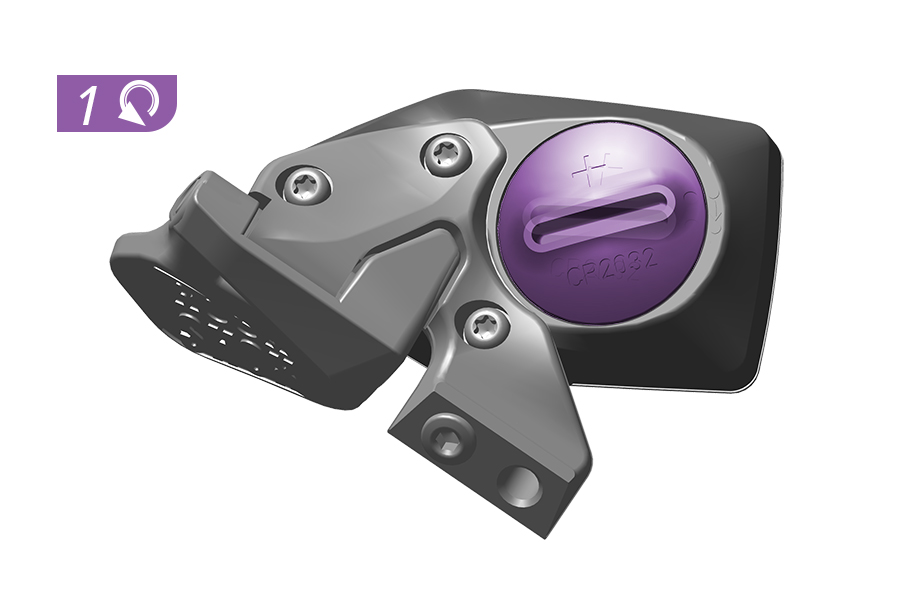

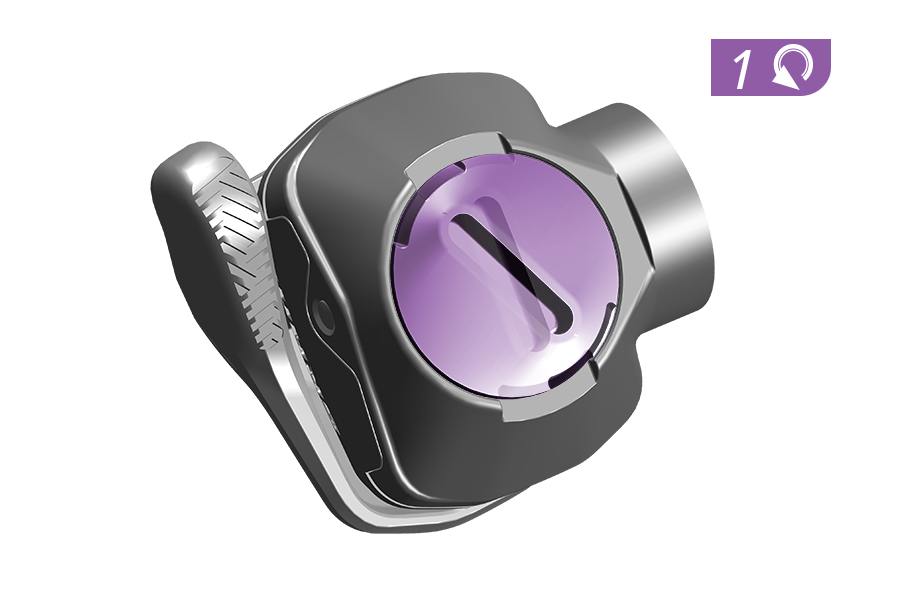

1. Drehe die Batterieabdeckung mit einer Münze gegen den Uhrzeigersinn in die offene Stellung.

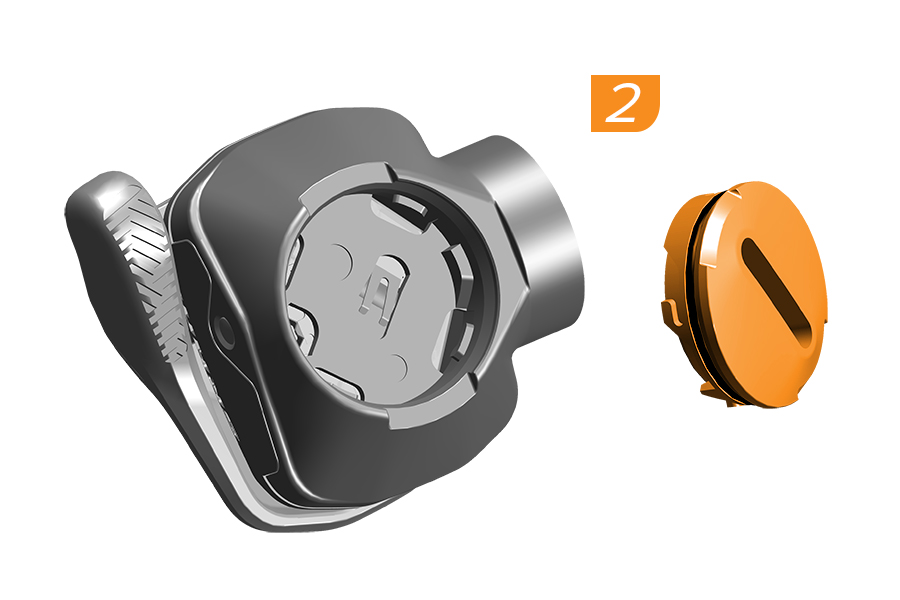

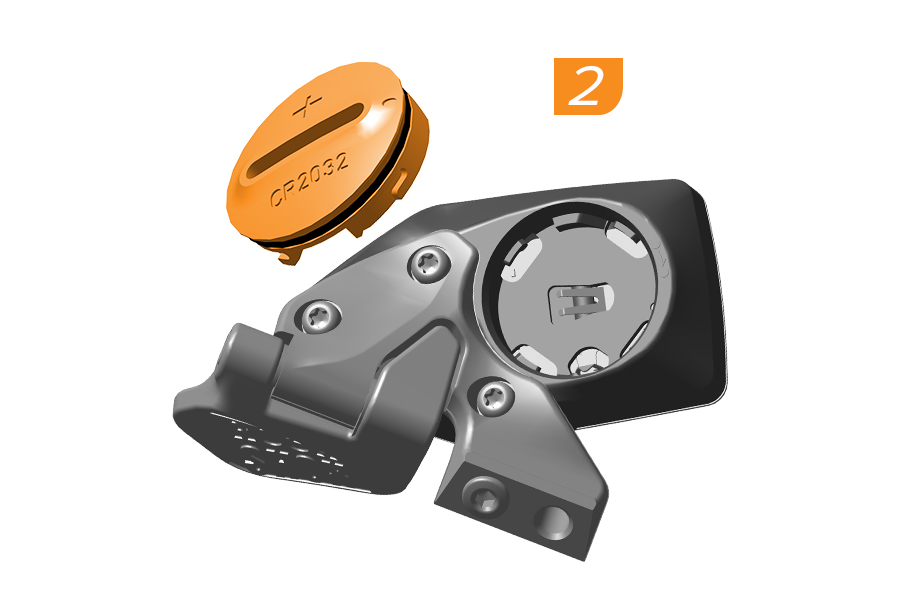

2. Entferne die Batterieabdeckung und die Knopfzellenbatterie.

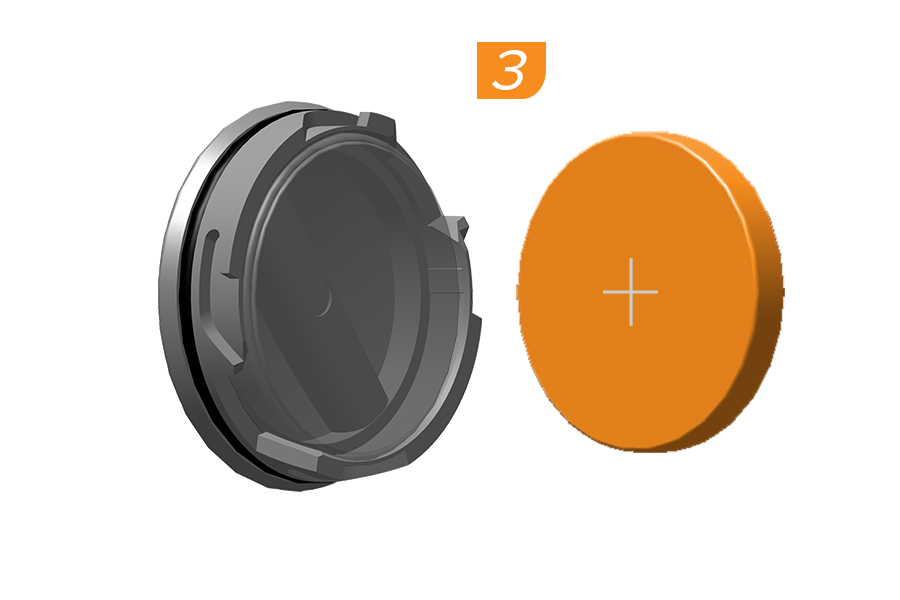

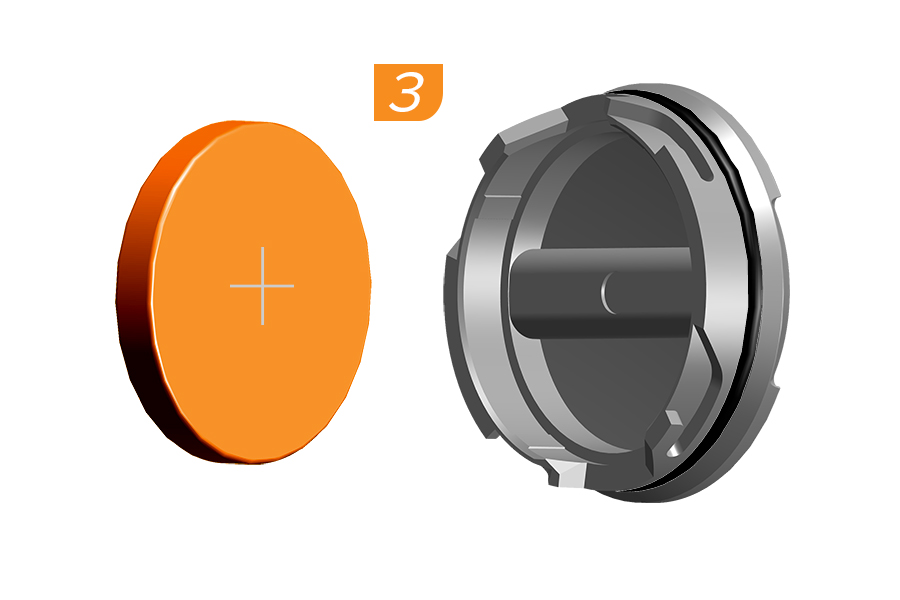

3. Entferne die Knopfzellenbatterie aus der Batterieabdeckung.

4. Setzen Sie eine neue CR2032-Knopfzellenbatterie in die Batterieabdeckung ein (Pluspol zuerst).

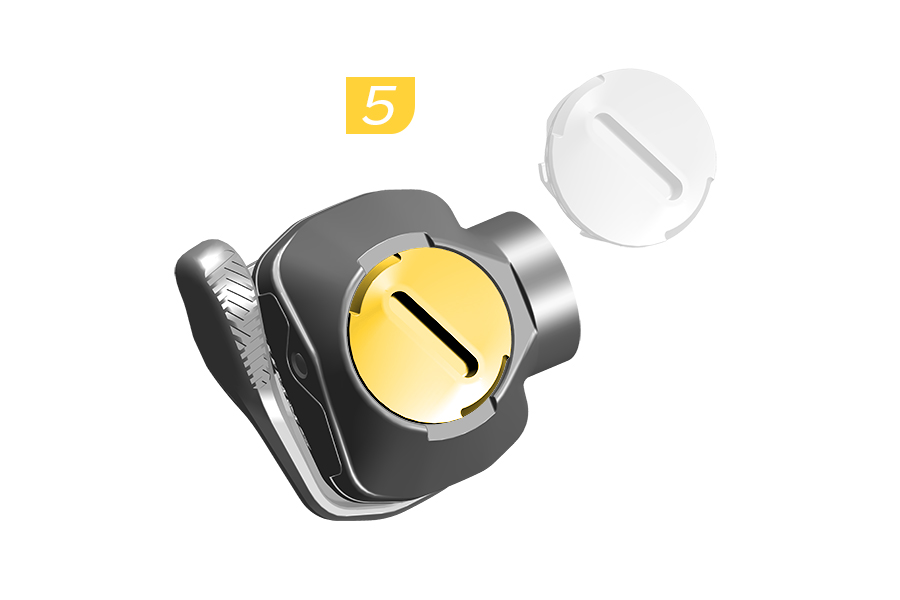

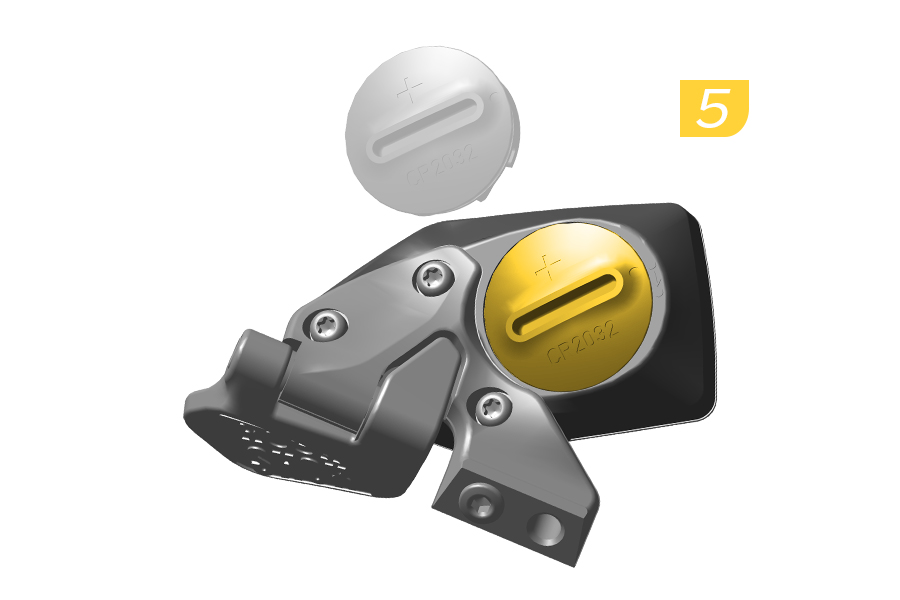

5. Setze die Batterieabdeckung wieder in den AXS-Controller ein.

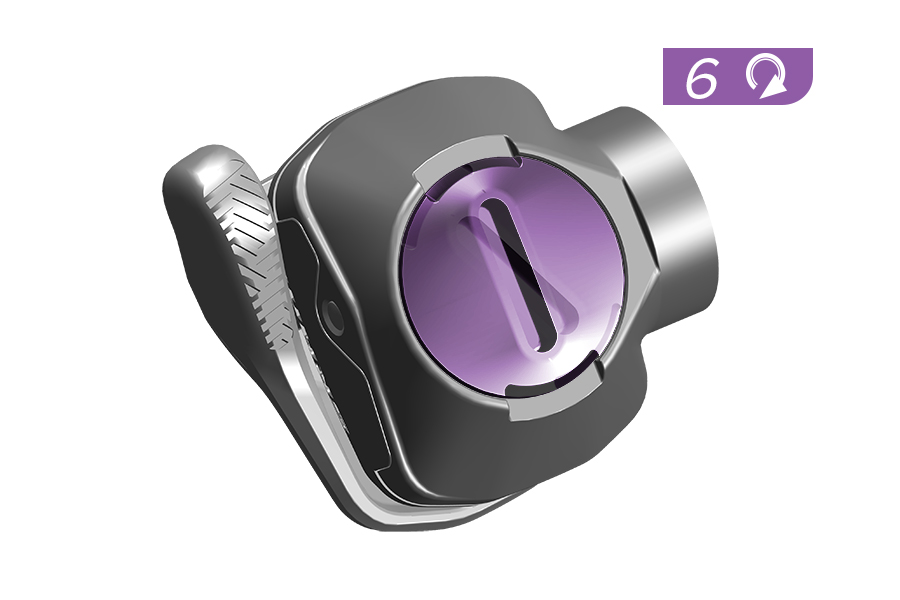

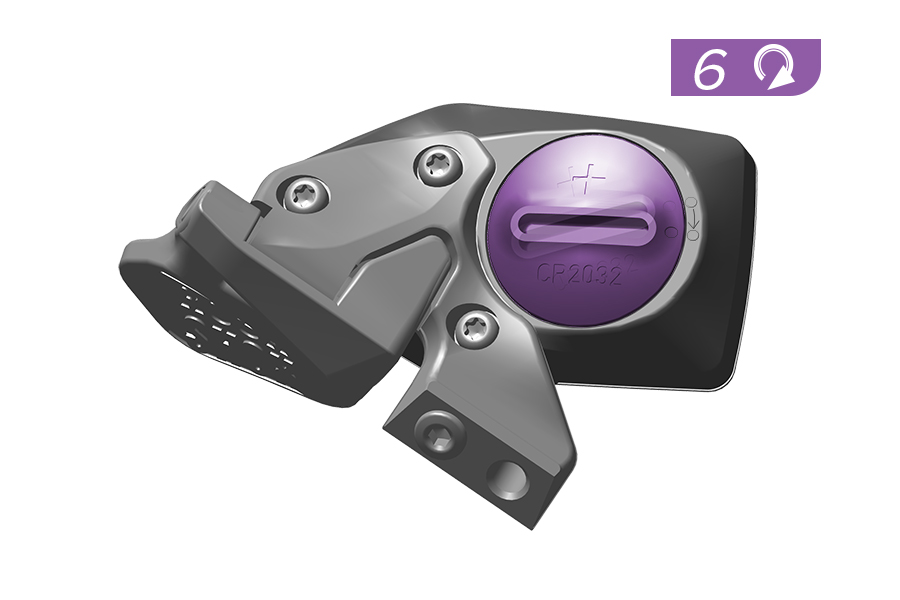

6. Drehe die Batterieabdeckung mit einer Münze im Uhrzeigersinn, bis sie stoppt und einrastet.

Die Batterieabdeckung und der AXS-Controller sind möglicherweise mit Ausrichtungspunkten zum Öffnen und Schließen versehen. Um die Batterieabdeckung zu schließen, vergewissere dich, dass der Punkt auf der Batterieabdeckung auf den Schließpunkt am AXS-Controller ausgerichtet ist.

♻ Hinweise zum Recycling und Umweltschutz findest du unter www.sram.com/en/company/about/environmental-policy-and-recycling.

Ersetze den SRAM-Akku nur durch einen Original-SRAM-Akku. Ersetze die Batterie des AXS-Controllers nur durch eine CR2032-Knopfzelle.

Hinweise zur Wartung und die technischen Daten der Akkus/Batterien findest du in der SRAM Bedienungsanleitung für Batterie und Ladegerät.
